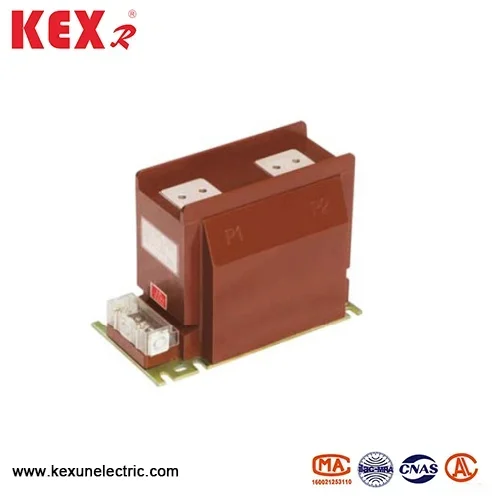

Transformator prądu bilansu rdzeniowego wypełnionego gazem

● Rozdzielczość modelu wypełnionego gazem rdzeniowym bilansem prądowym Transformator:

L: Aktualny transformator

ZZ: typ post

B: Krzyżenie ze stadium ochrony

J: Wzmocniona izolacja 9: Numer seryjny projektu

12: napięcie znamionowe 12KV

● Funkcje strukturalne Transformator Bilans Rdzeń wypełnionych gazem:

 ▶ Tryb izolacji: odlewanie próżni epoksydowej.

 ▶ Typ instalacji: Stały typ wewnętrzny.

 ▶ Konfiguracja uzwojenia: podwójne uzwojenie (pomiar+ochrona)

 ▶ Klasa ochrony: IP54 (odporna na kurz i spryskowa)

◆ Poziom izolacji przepełnionej gazem rdzeń Bilans Prądowy Transformator:

▶ Wstrzymanie częstotliwości zasilania: 42KV/1 min (wytrzymałość częstotliwości zasilania).

▶ Impuls błyskawicy: 75 kV (szczyt) (Impuls Lightning)

◆ Charakterystyka mechaniczna wypełnionego gazem Rdzeń Bilans Prąd Transformator: ▶ Metoda instalacji: Instalacja pionowa lub pozioma (do zaznaczona przez producenta)

terminal

▶ Strona pierwotna: Połączenie śruby M12. Strona drugorzędna: 6 mm² zaciskająca terminal.

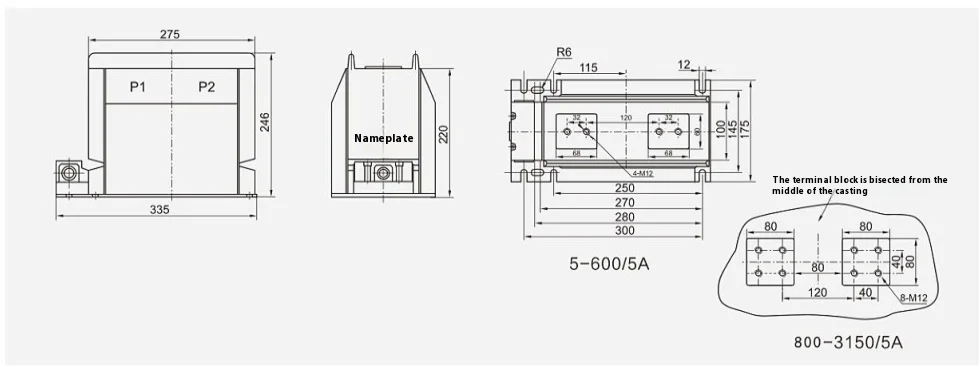

● Ogólne wymiary przepełnionej gazem rdzeniowym transformatorem prądu
