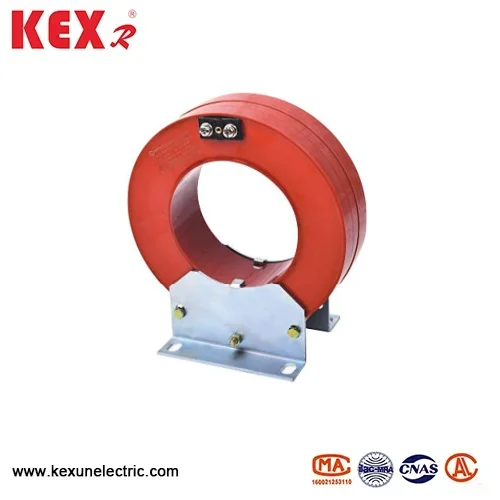

Bilans rdzeniowy wypełniony gazem CT
Bilans rdzeniowy wypełniony gazem CT produkowany przez China Factory Kexun jest odpowiedni do zapewnienia ochrony uziemienia kabla trójfazowego w małych systemach prądu uziemienia o częstotliwości znamionowej 50 lub 60 Hz i napięciu znamionowym 35 kV lub poniżej, i może być również stosowane w połączeniu z przekaźnikami.
Model: LXZ-Mφ
Marka ： Kexr
Model: LXZ-Mφ
Marka ： Kexr
● Gas filled cabinet core balance ct Product overview
The primary insulation of lxz-φ type gas filled cabinet core balance CT is guaranteed by cables, and the product only examines the insulation performance of the secondary winding, which can withstand voltage of 3KV to the ground for one minute.
● Model meaning of the LXZ-Φ type Gas filled cabinet core balance ct
L: Current Transformer
XZ: design series code
Φ: through hole diameter (in mm, for example, Φ:50 means 50mm hole diameter).
● Gas filled cabinet core balance ct Design features
▶Magnetic core material: Nanocrystalline alloy (nanocrystalline alloy) Silicon Steel (silicon steel) ▶Insulation system: Vacuum Cast Epoxy resin Moisture-proof and corrosion-proof design
▶Installation method: Guide rail installation (DIN-Rail Mount) Panel Mount
● Gas filled cabinet core balance ct Typical application scenarios：
▶Current monitoring of distribution cabinet (Switchgear Monitoring)
▶Electric energy management system (EMS)
▶Photovoltaic inverters (PV Inverters)
▶Motor Protection (motor protection)
● Gas filled cabinet core balance ct technical parameters
|
Transformation Ratio(A) |
Relay type |
Connection type of Relay coil |
Relay Scale value |
Primary residual Current of relay acting(A) |
Weight(Kg) |
|
60/1 |
DD-11/ 60 |
Series connection |
15*1 |
2.4-4.5 |
4.5 |
|
30*1 |
|||||
|
Parallel connection |
15*2 |
3-5 |
|||
|
30*2 |
|||||
|
DD-11/ 60 |
Series connection |
15*1 |
3-6 |
||
|
30*1 |
|||||
|
Parallel connection |
15*2 |
3-6 |
|||
|
30*2 |

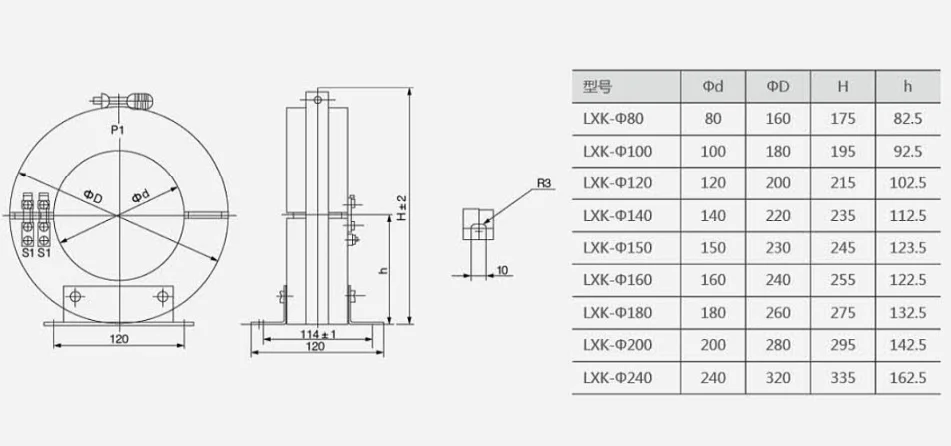

● Dimension of the Gas filled cabinet core balance ct
