Rozgałęźnik kablowy 24kV

●Podstawowe cechy rozdzielnicy kablowej 24 kV

▶Stopień napięcia: napięcie znamionowe rozdzielnicy kablowej 24 kV wynosi 24 kV (zgodnie z normą IEC 62271-200 lub GB/T 11022).

▶W pełni izolowane uszczelnienie: części pod napięciem są izolowane solidną izolacją lub gazem SF6, bez odsłoniętego przewodnika, są pyłoszczelne i wodoodporne (IP65/IP67).

▶Technologia wtyczek w stylu europejskim: ekranowane złącza kablowe typu T lub kolankowe są standardem i obsługiwane są wtyczki pod napięciem (wymagane są specjalne narzędzia).

▶Rozbudowa modułowa: standardowe jednostki (takie jak 1 wejście, 4 wyjścia, 2 wejścia i 6 wyjść) można elastycznie łączyć w celu późniejszego zwiększania wydajności.

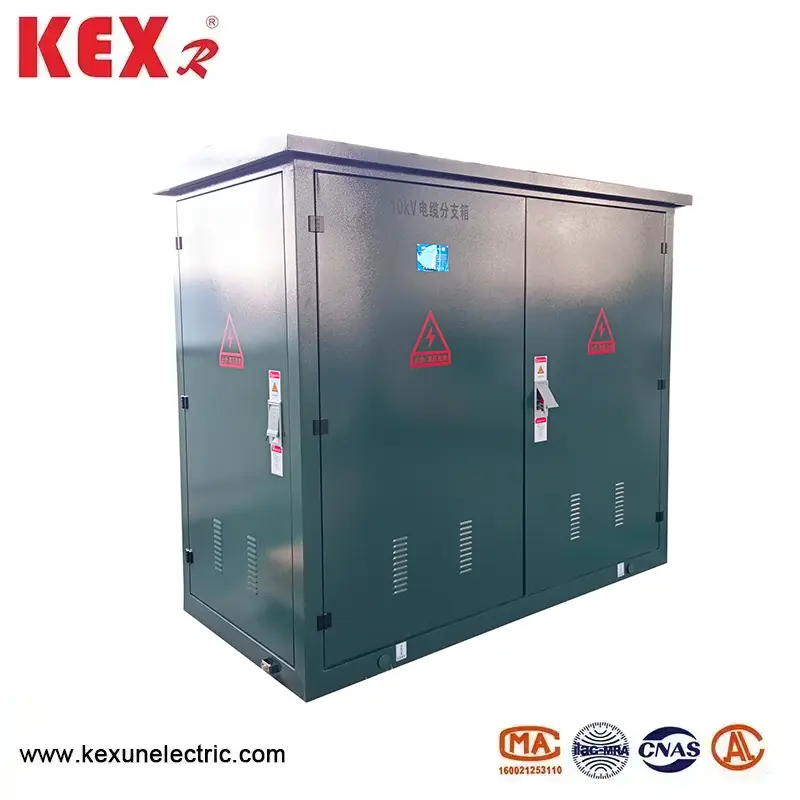

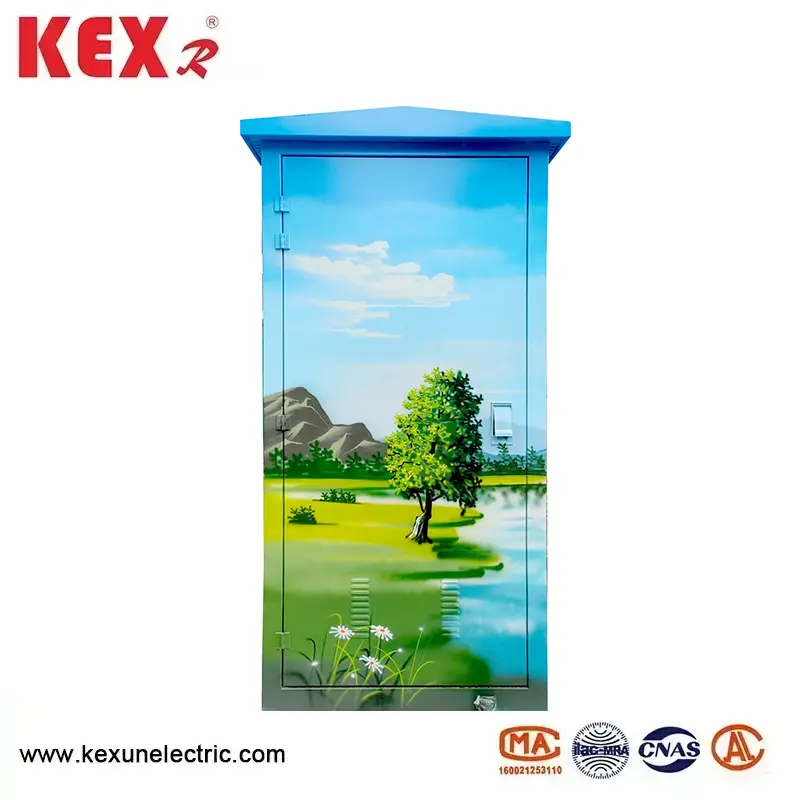

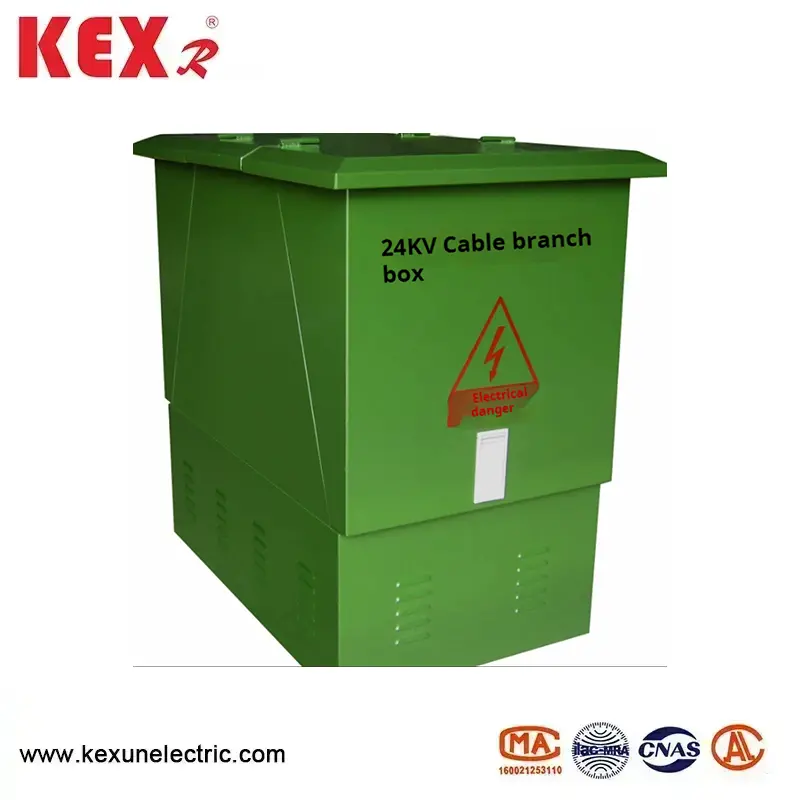

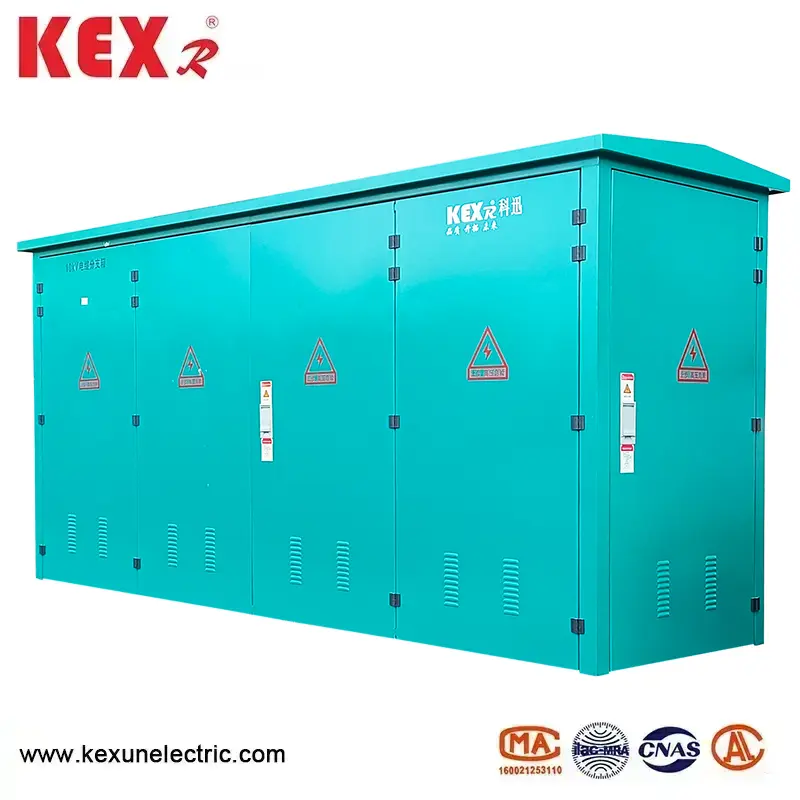

●Rozgałęźnik kablowy 24 kV Typowa konstrukcja

▶Obudowa wykonana jest ze stali nierdzewnej/SMC, która jest odporna na korozję i przeznaczona do zastosowań zewnętrznych (-40℃~+70℃).

▶Izolowana magistrala wykonana jest z miedzi lub aluminium, owinięta warstwą izolacyjną z gumy silikonowej/EPDM, a poziom izolacji wynosi ≥50 kV (napięcie wytrzymywane częstotliwości sieciowej).

▶Złącze kablowe

Złącze wtykowe ekranowane 24kV (np. typu RIP i izolacji EPDM) z punktem pomiarowym (opcjonalnie).

▶ Urządzenie zabezpieczające może być wyposażone we wskaźnik zwarcia, wyświetlacz na żywo i odgromnik.

Zacisk uziemiający skrzynki układu uziemiającego + uziemienie ekranu kabla, rezystancja uziemienia ≤4Ω.

● Typowe scenariusze zastosowań rozgałęźnika kablowego 24 kV. Typowa konstrukcja

▶Nowa elektrownia energetyczna: podpięcie kolektora 24kV do morskiej energetyki wiatrowej.

▶Park Przemysłowy: Odgałęzienie kablowe silnika wysokiego napięcia lub transformatora.

▶Kopalnia/pole naftowe: przeciwwybuchowa skrzynka rozgałęźna 24kV (Ex d IIC T4).

▶Miejska sieć dystrybucyjna wysokiego napięcia: alternatywny schemat szafy sieci kablowej (oszczędność miejsca)

●Warunki użytkowania rozdzielnicy kablowej typu europejskiego 24KV

Temperatura otoczenia europejskiej skrzynki rozdzielczej kablowej 10KV: -30 ~ 40 ℃

Prędkość wiatru: równoważna 34 m/sl i nie większa niż 700 Pal

Wilgotność: średnia dzienna wilgotność względna nie przekracza 95%

Średnia miesięczna wilgotność względna nie przekracza 95%

 Odporny na wstrząsy: przyspieszenie poziome nie przekracza 0,4 m/s², a przyspieszenie pionowe nie przekracza 0,15 m/s²

Nachylenie miejsca instalacji rozdzielnicy kablowej typu europejskiego: mniej niż 3

Środowisko instalacji: Otaczające powietrze nie powinno być w oczywisty sposób zanieczyszczone żrącym, palnym gazem, parą wodną itp., a miejsce instalacji nie powinno być poddawane gwałtownym wibracjom.

● Parametry techniczne rozdzielnicy kablowej typu europejskiego 24KV

● Rozgałęźnik kablowy typu europejskiego 24KV. Opis numeru zamówienia

Często zadawane pytania

P: MOQ skrzynki rozgałęźnej 24KV

Odp.: możemy nawet sprzedać 1 zestaw.

P: Gwarancja tego rodzaju produktu?

Odp.: 12 ~ 24 miesięcy
