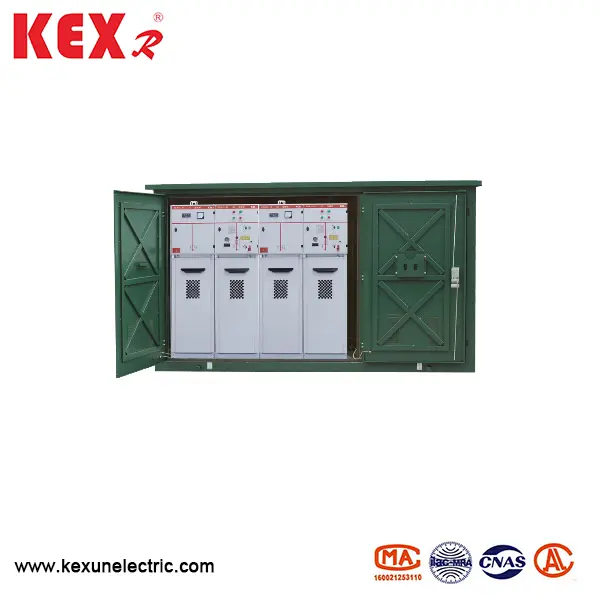

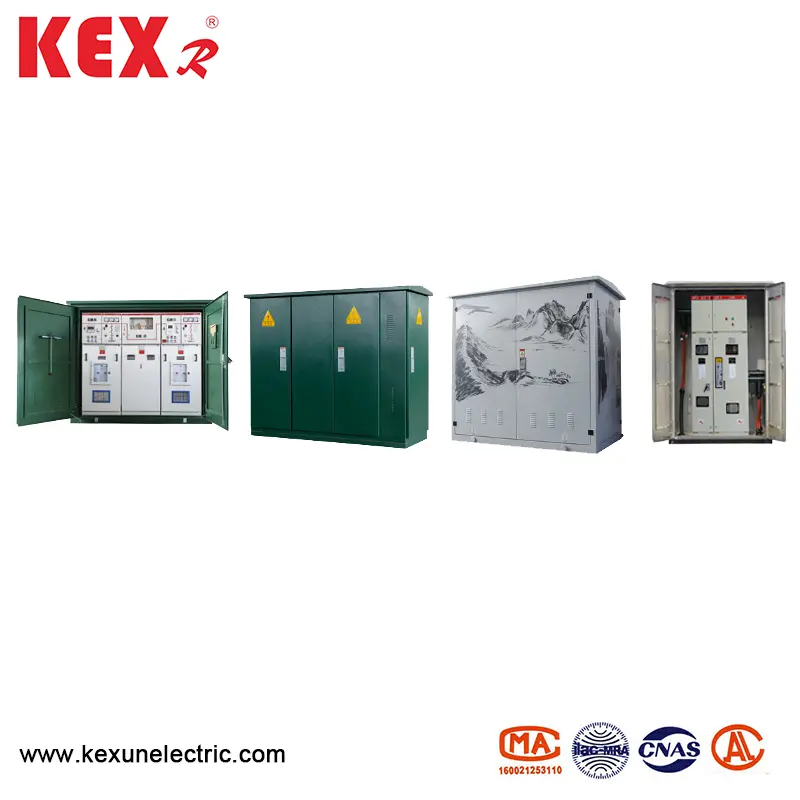

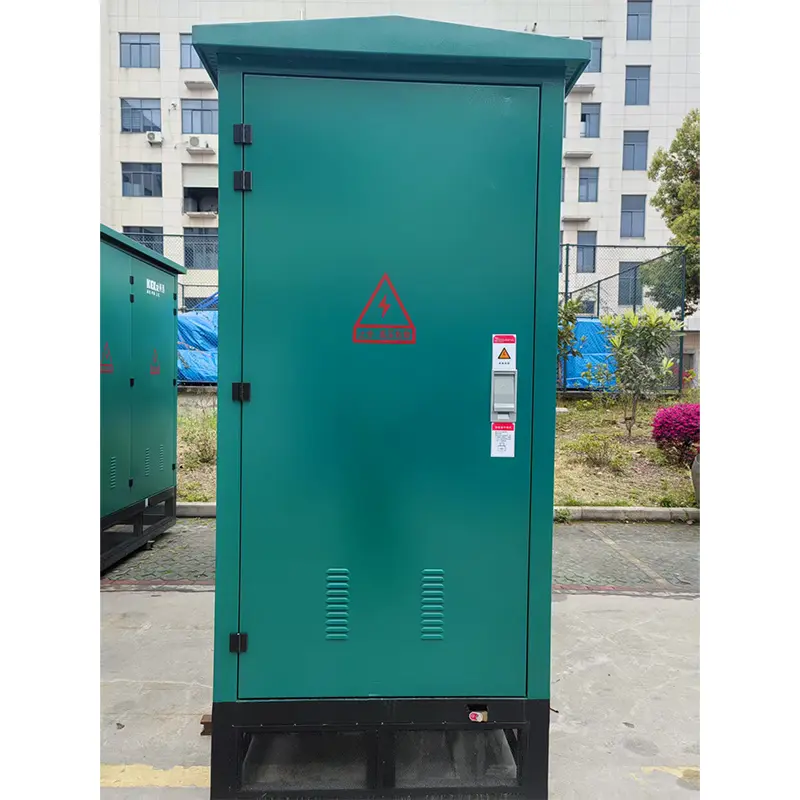

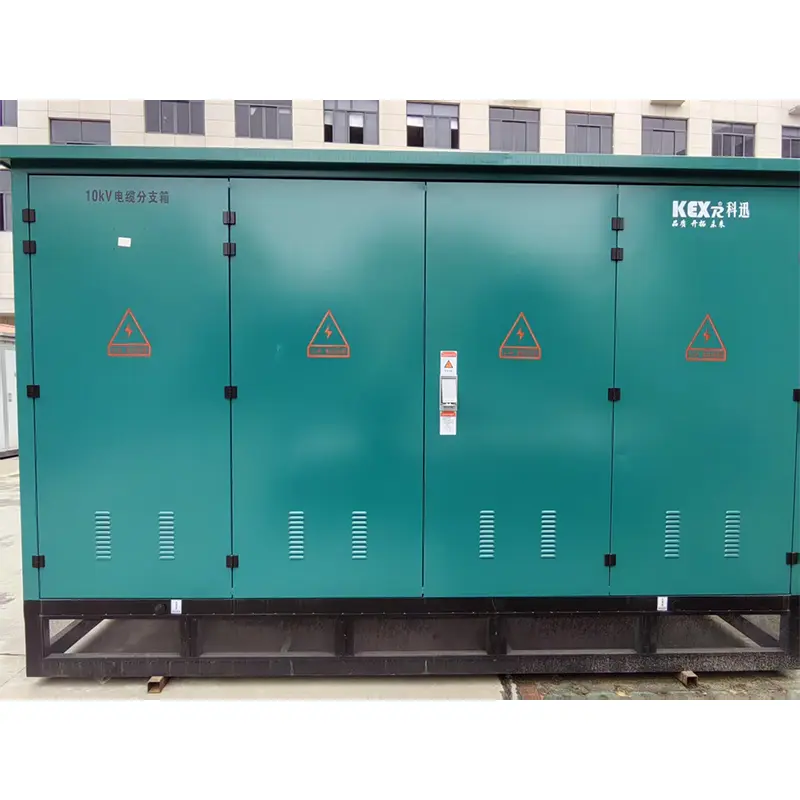

Załaduj skrzynkę odgałęzienia kabla

● Przegląd produktu

DFW obciążenia przełącznika do odgałęzienia kabla jest montowane z trzema stacji SF6 Obciążenie, z genialnym oddzieleniem lewej i prawej linii przychodzących i wychodzących, minimalną konstrukcją konstrukcyjną i najsilniejszą funkcją konfiguracji kabla, z maksymalnie 8 przychodzącymi i wychodzącymi liniami. Pudełko oddziału nie tylko zachowuje zalety tradycyjnego pudełka Tap, ale ma również pewne zalety szafki na sieć pierścieni, więc jest idealnym sprzętem do rekonstrukcji sieci miejskiej. Niewielki rozmiar, bezobsługowa, dobra ekonomia techniczna, wysoka niezawodność, prosta instalacja i wygodne użycie. Pole gałęzi kablowej z przełącznikiem obciążenia SF6 jest charakteryzowane, że w pudełku znajdują się trzy przedziały, z których jedna jest uszczelniona, a zamknięty przedział jest wypełniony gazem sześciokluorku siarkowym mikro-ciśnieniowym, w którym więcej niż jedna grupa obciążeń jest wyłączona. Mechanizm operacyjny przełącznika obciążenia znajduje się w komorze napędu roboczego, a w komorze kablowej znajdują się słupki kablowe i zaciski kablowe, a zaciski kablowe są połączone z przełącznikiem obciążenia. Przełączniki obciążenia w zamkniętym przedziale przełącznika obciążenia to dynamiczne i statyczne przełączniki obciążenia typu styku, a obrotowy wał każdego przełącznika obciążenia jest przymocowany do sektora symetrycznego wokół wału z trzema warstwami. Kable w przedziale kablowym są pogrupowane w trzy fazy, a trzy zaciski kablowe w każdej grupie są rozmieszczone równolegle i ukośnie w dół. Każdy terminal kablowy jest pionowo połączony z linią stosu kabla, a trzy linie stosu kabla są równoległe do siebie. Zamknięty przedział ma rurociąg z odciążeniem ciśnieniowym.

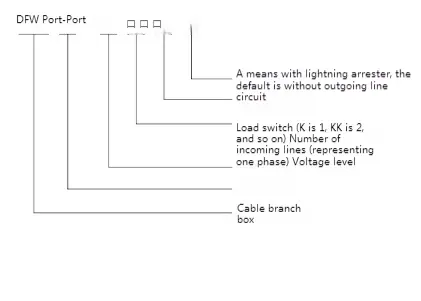

● Znaczenie modelu

● Parametr techniczny

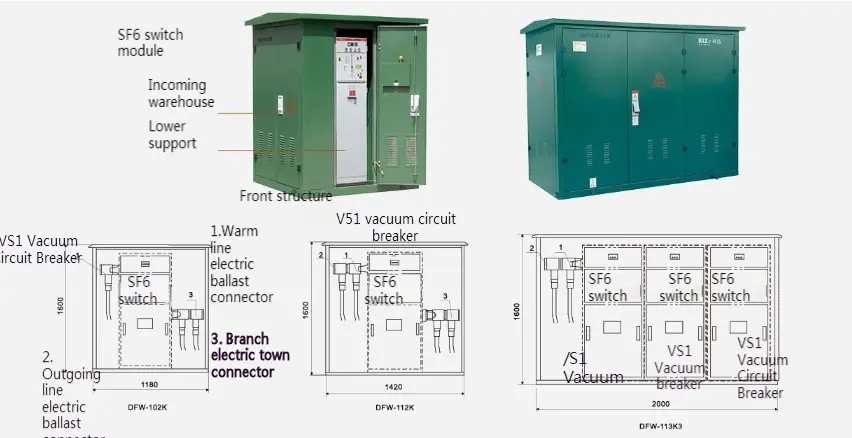

● Schemat zarysu

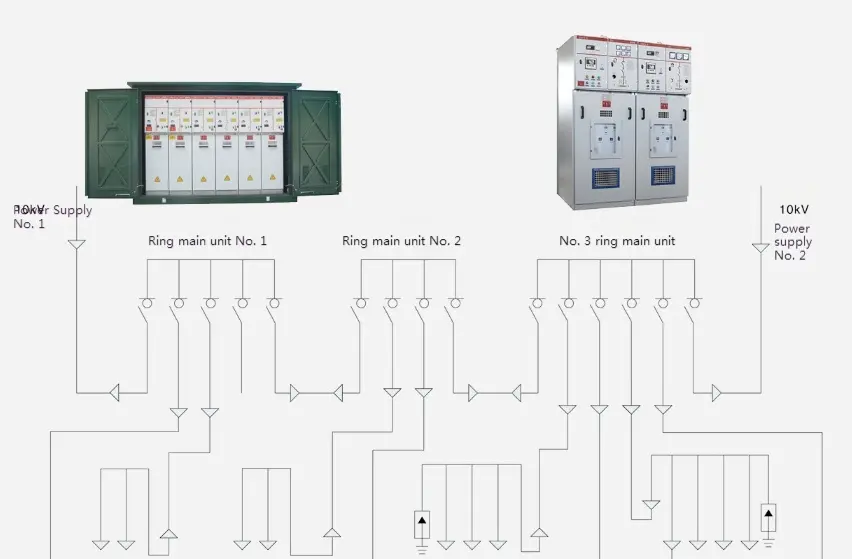

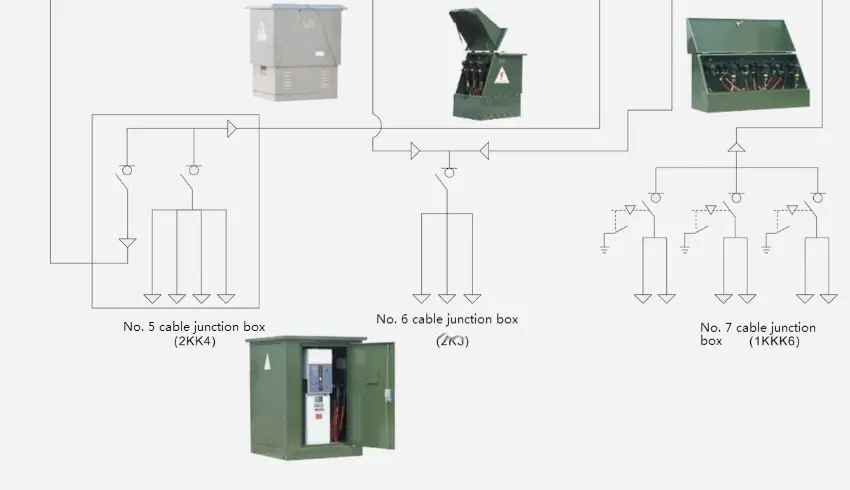

● Typowy schemat schematu okablowania

● Schemat skrzynki gałęzi kabla z przełącznikiem obciążenia SF6

● Pudełka odgałęzienia kabla przełącznika z przełącznikiem obciążenia próżniowego (wyłącznik próżniowy)

Przyjmij domowy montaż wysokiej jakości przełącznika obciążenia próżniowego, sprytnie oddziel lewe i prawe linie przychodzące i wychodzące, najmniejszą konstrukcję konstrukcyjną, najsilniejszą funkcję konfiguracji kabla oraz przychodzące i wychodzące linie mogą osiągnąć 8 kanałów. Pudełko oddziału nie tylko zachowuje zalety tradycyjnego pudełka Tap, ale ma również pewne zalety szafki na sieć pierścieni, więc jest idealnym sprzętem do rekonstrukcji sieci miejskiej. Niewielki rozmiar, bezobsługowa, dobra ekonomia techniczna, wysoka niezawodność, prosta instalacja i wygodne użycie. Pudełko odgałęzienia kabla z przełącznikiem obciążenia próżniowego (wyłącznik próżniowy) charakteryzuje się tym, że w pudełku znajdują się trzy przedziały, z których jeden jest uszczelniony, a mechanizm roboczy przełącznika obciążenia znajduje się tuż przed skrzynką rozgałęzioną, która może zrealizować ręczne lub elektryczne operację. W komorze kablowej znajdują się stawki kablowe i zaciski kablowe, a zaciski kablowe są połączone z przełącznikiem obciążenia. W razie potrzeby schemat projektowania można chronić komory kablowe, a schemat projektowania jest zdywersyfikowany, co może realizować funkcje telemetrii, zdalnego sterowania i zdalnej komunikacji.

◆ Parametr techniczny

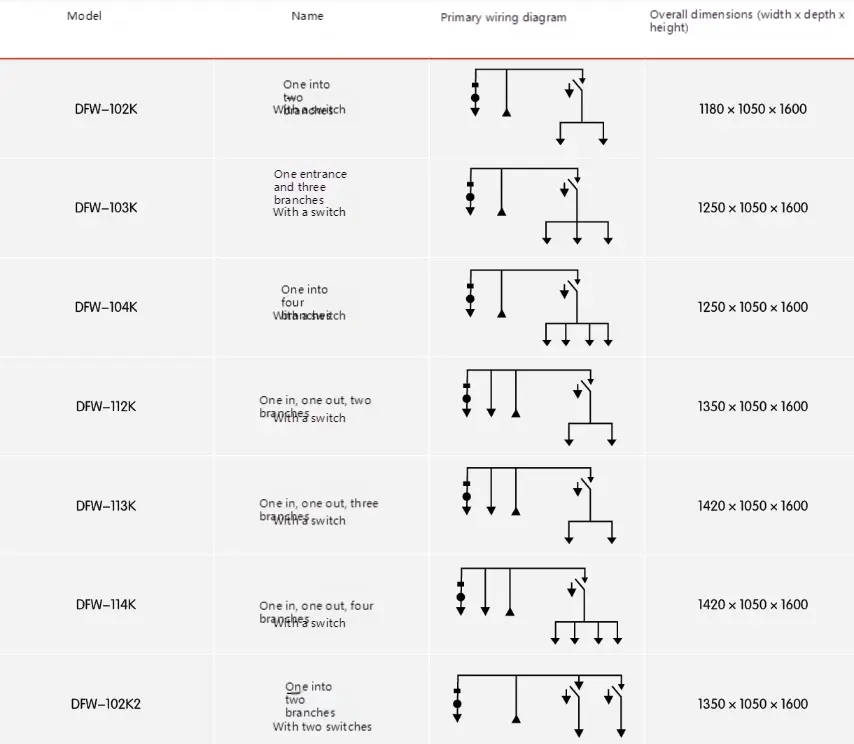

● Typowy schemat układu podstawowego
