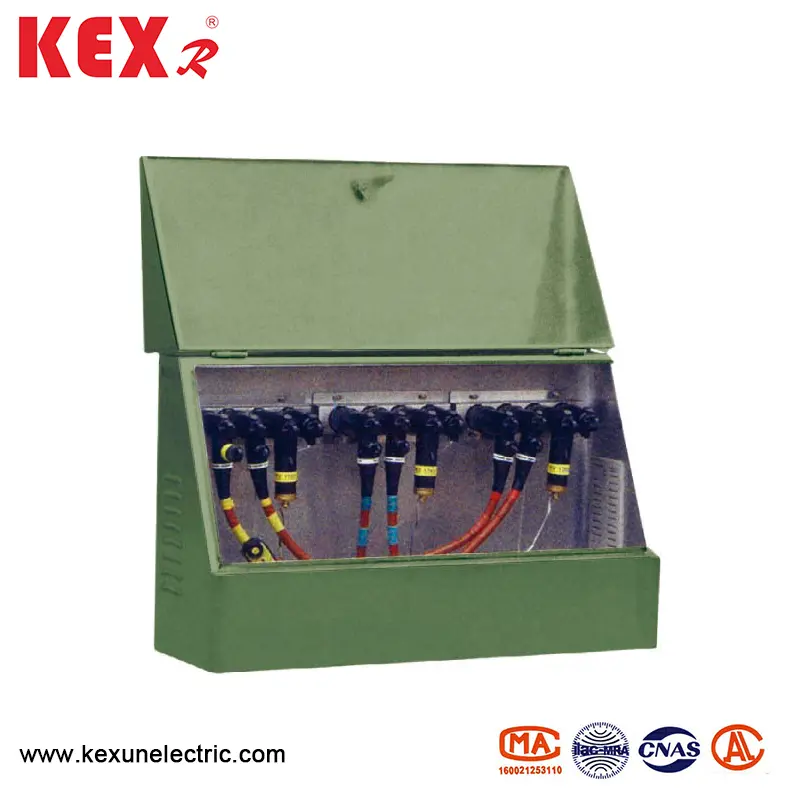

25KV American Cable Branch Box

● Warunki użytkowania

American Cable Box Box 25KV nadaje się do użytku w następujących warunkach.

▶ Temperatura środowiska: od -30 do 40 ℃

▶ Prędkość wiatru: poniżej 34 m/s (mniej niż 700PA)

▶ Wilgotność: Średnia codzienna wilgotność mniejsza niż 95%; średnia miesięczna wilgotność mniejsza niż 90%

▶ Odporność na wstrząsy: Przyspieszenie poziome to nie więcej niż 0,4 m/s, a przyspieszenie pionowe nie jest więcej niż 0,15 m/s.

▶ Nachylenie miejsca instalacji: mniej niż 3 °

▶ Środowisko instalacyjne: otaczające powietrze w amerykańskiej gałęzi kabla DFW typu 25KV nie powinno być oczywiście zanieczyszczone przez korozyjne, palne gaz, pary wodne itp., I w miejscu instalacji nie ma gwałtownych wibracji.

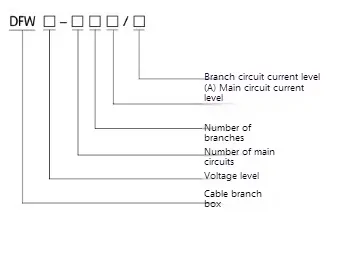

● Znaczenie modelu

● Parametr techniczny

● Przykładowy schemat amerykańskiej skrzynki oddziału kablowego 25KV

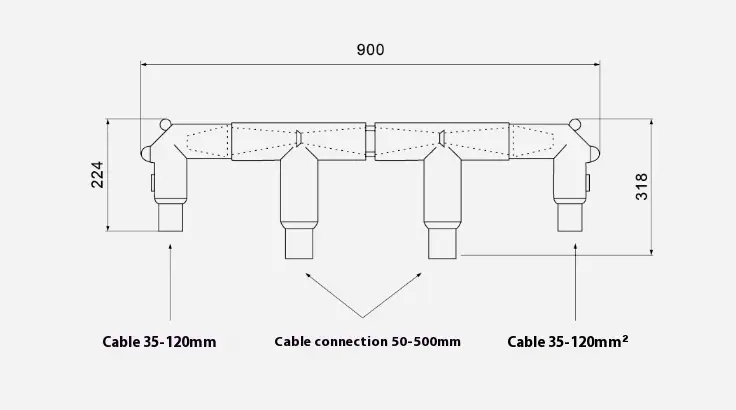

Jeśli nie można umieścić pudełka oddziału amerykańskiego kabla 25KV ze względu na ograniczenie miejsca, można ją bezpośrednio połączyć za pomocą połączeń kablowych, aby utworzyć wiele gałęzi kablowych (pręty magistrali nie są potrzebne, a metodę połączenia jest pokazana w poniższym przykładzie) i umieszczona w wykopie kablowym lub w innych miejscach. Przykład 1 Każda grupa czterech linii przychodzących i wychodzących (2 × 600A+2 × 200A) składa się z dwóch złączy kablowych T-II, dwóch złączy łokciowych i złącza pośredniego. Złącze kablowe T-ⅱ 200A jest podłączone do złącza kabla łokciowego (druga strona jest podłączona do wszechstronnego oddziału tlenku).

Przykłady wielkości znajdują się w rysunku ：

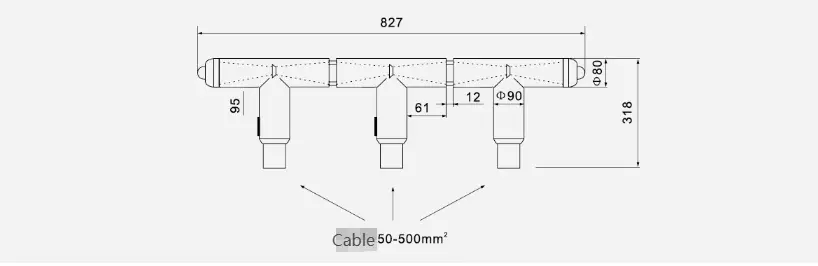

Przykład 2 Trzy linie dostępu (3x600A) Każda faza składa się z trzech złączy kablowych w kształcie litery T i dwóch pośrednich złączy łączących. Wymiary i przykłady znajdują się w rysunku poniżej:

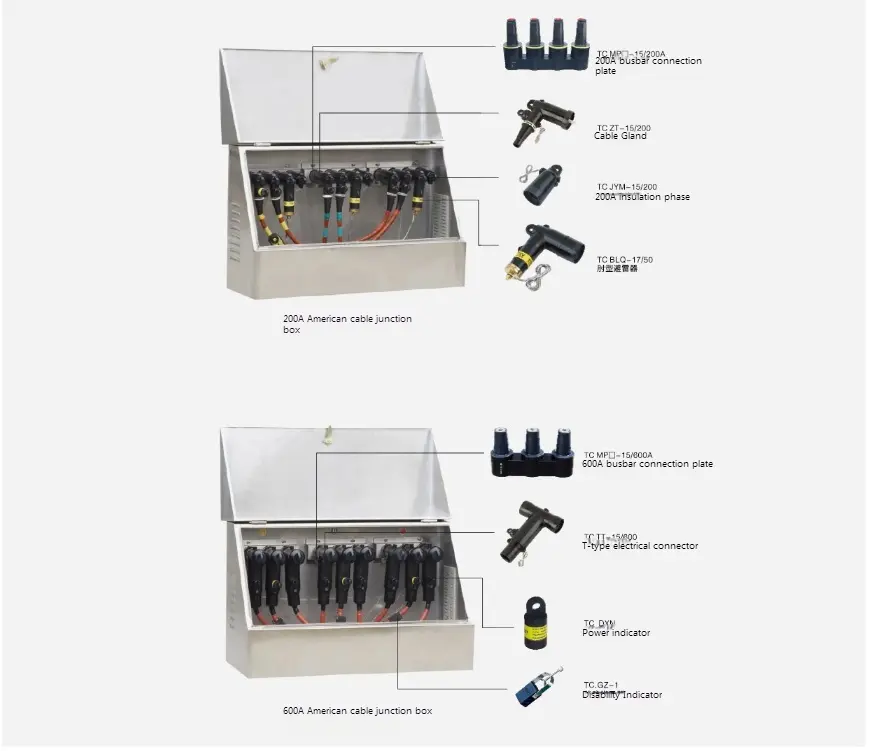

● Przykładowy schemat
