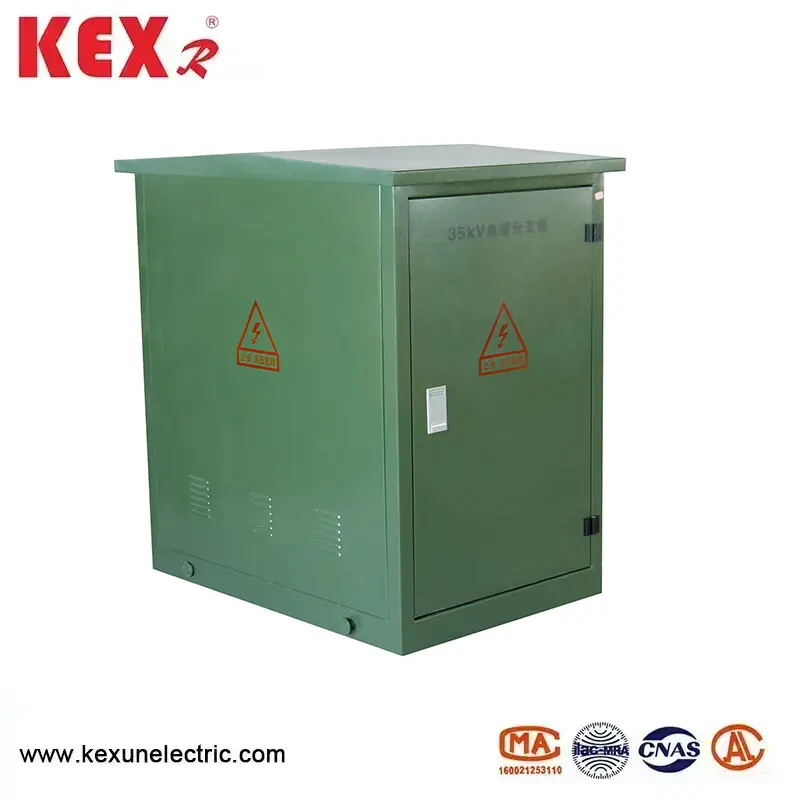

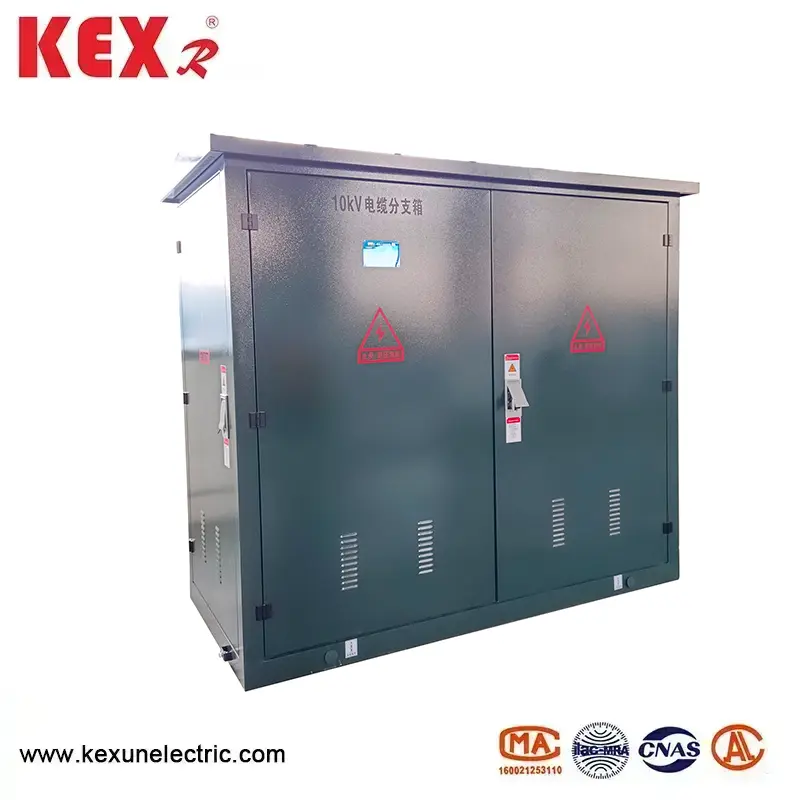

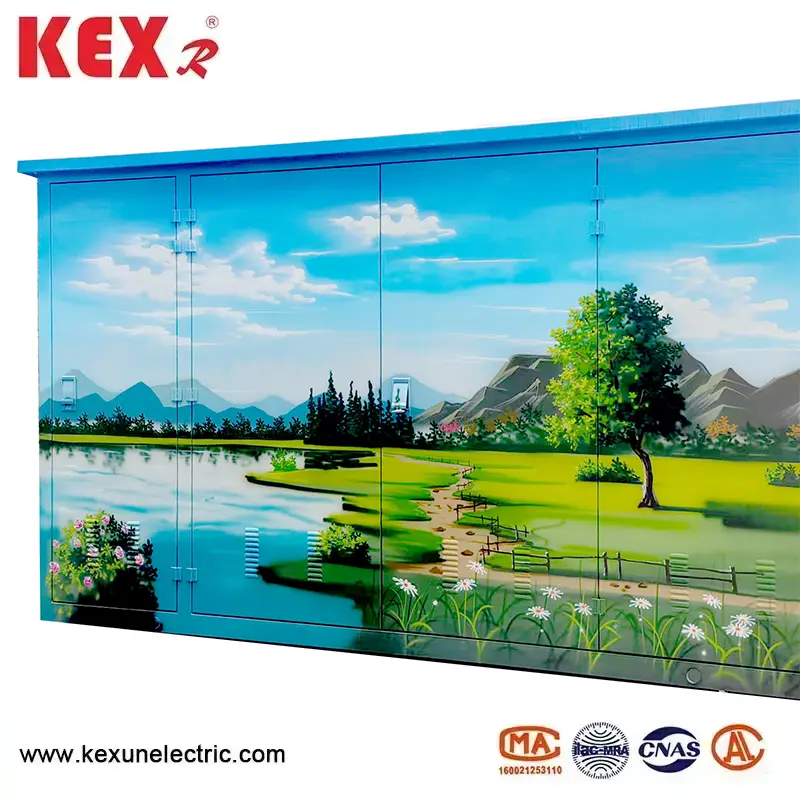

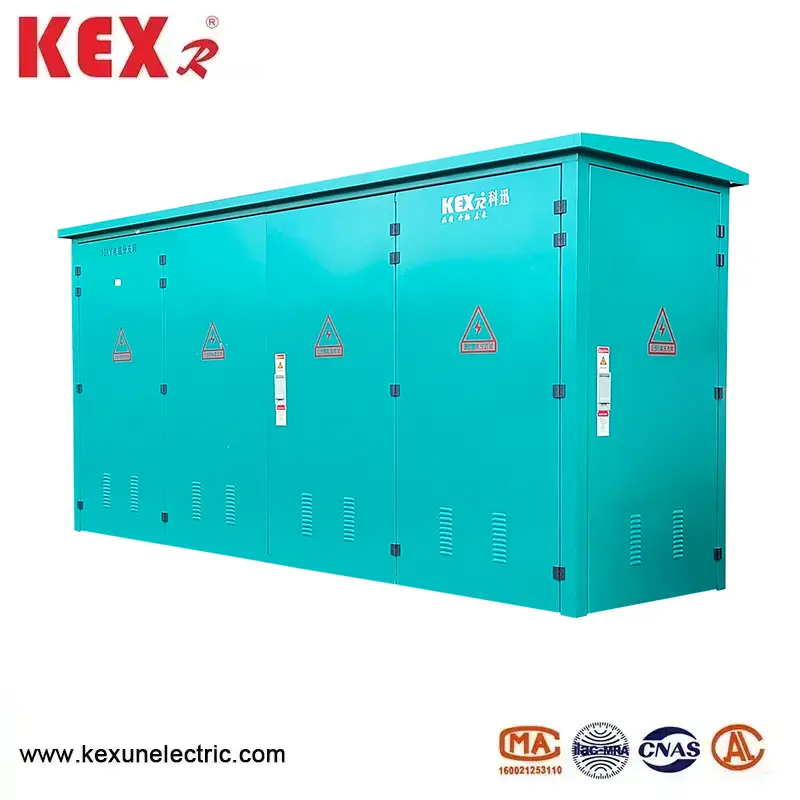

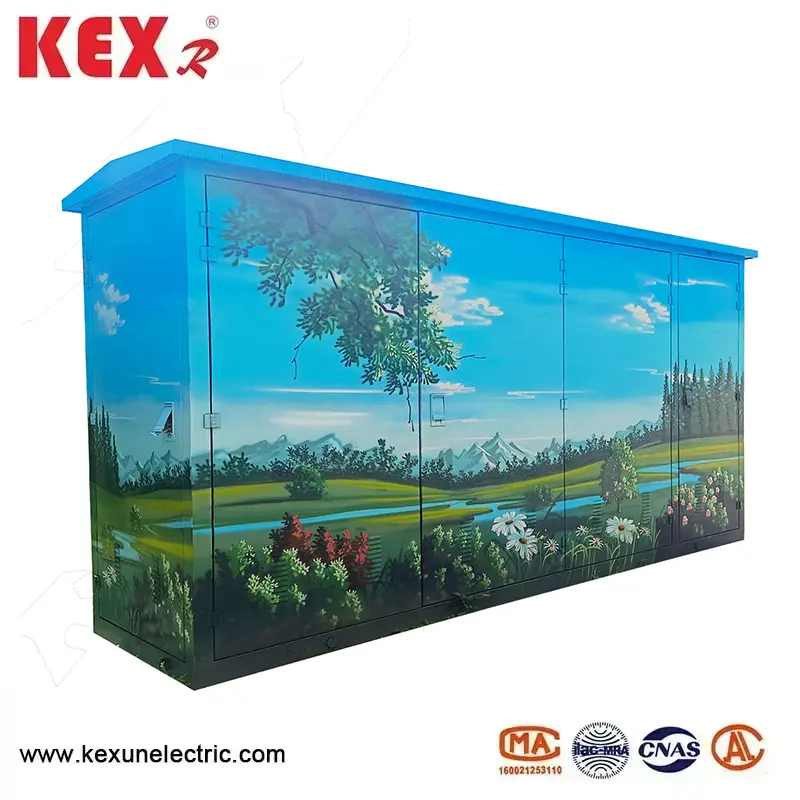

Pudełko z połączeniem kablowym 35 kV

35 kV kabli pudełka złącza produkowane przez China Dostawcę Kexun jest rodzajem sprzętu do stukania kablowego dla systemu dystrybucji średniego i wysokiego napięcia, który jest odpowiedni dla poziomu napięcia 35 kV (najwyższe napięcie robocze wynosi 40,5 kV), przyjmuje europejską standardową projekt (IEC, DIN itp.), Ma charakterystykę pełnej izolacji, modularyzacji i wysokiej, i jest szeroko stosowana w przemyśle, nowa, nowa, nowa, nowa, która z nich jest nowa, nowa, która z nich ma nową drogę urbanistyczną. Pola.
Model: 35KV
Marka : Kexr

○ Główna funkcja pudełka z połączeniem kablowym 35KV

▶ Znamione napięcie: 35 kV (zgodne ze standardami IEC 62271-200 i GB/T 11022).

▶ Pełna izolacja i pełne uszczelnienie: Izolacja stała (taka jak żywica epoksydowa i guma silikonowa) lub izolacja gazu SF6 i nie ma gołego przewodu, z oceną ochrony IP65/IP67.

▶ Europejska technologia wtyczek: standardowe złącza kablowe wtyczki z osłonami (wymagane są obsługę na żywo (wymagane są specjalne narzędzia).

▶ Projekt modułowy: przychodzące i wychodzące linie można elastycznie rozszerzyć (takie jak 1 cal, 3 na zewnątrz, 2 cale i 4).

▶ Inteligentny wybór: Wskaźnik błędu, czujnik temperatury, DTU (terminal rozkładu) można zintegrować.



○ Typowy skład strukturalny pudełka z połączeniem kablowym 35KV

▶ Box

Materiał kompozytowy ze stali nierdzewnej /SMC jest odporny na korozję i nadaje się do użytku na zewnątrz (-40 ℃ ~+70 ℃).

▶ Izolowany autobus

Przewód miedzi lub aluminium, izolacja gumy silikonowej /EPDM, częstotliwość mocy wytrzymały napięcie ≥70 kV, Impuls Lightning 170KV.

▶ Złącze kablowe

Złącza wtyczki 35 kV (takie jak typ typu t i typu) z punktami testowymi (opcjonalnie).

▶ Urządzenie ochronne

Można wybrać błyskawicę, wskaźnik błędów w zwarciu i wyświetlacz na żywo.

▶ System uziemienia

Pudełko i warstwa ekranowania kabli są niezawodnie uziemione (rezystancja uziemienia ≤4Ω).


○ 35KV Złącze kablowe instalacja i obsługa i konserwacja

 ◆ Wymagania instalacyjne

Stripping i cięcie kabla: Dokładnie dopasuj specyfikacje połączeń (błąd 1 mm), aby uniknąć uszkodzenia warstwy izolacyjnej.

▶ Instalacja złącza: Wyczyść powierzchnię styku i nałóż smar silikonowy, aby zapobiec utlenianiu. Dokręć kluczem momentu obrotowego (na przykład T-temperatury potrzebuje 35 ~ 40n m).

▶ Uziemienie: Pudełko i tarcza kablowa muszą być niezawodnie uziemione (rezystancja uziemienia ≤4Ω).


◆ Bezpieczne działanie

▶ Sprawdź energię elektryczną po awarii zasilania i noś rękawiczki izolacyjne i gogle podczas pracy.

▶ Upewnij się, że przełącznik uziemienia jest zamknięty (jeśli istnieje) przed podłączeniem i odłączeniem złącza.


◆ Sugestia konserwacyjna

▶ Coroczna kontrola: Pomiar temperatury podczerwieni (koncentrując się na monitorowaniu wzrostu stawów temperatury).

▶ Kontrola uszczelnienia: Wymień pierścień uszczelniający raz na pięć lat (wilgoć i dowód na kurz).

▶ Test izolacji: przeprowadzaj test napięcia wytrzymałego co 3 lata.


● Parametr techniczny europejskiego pudełka z połączeniem kabli typu

Napięcie znamionowe

35KV

Prąd oceniany

630a

Dynamiczny stabilny prąd

50ka/0,3s

Stabilny prąd ogrzewania

20ka/0,3S

1 minutę częstotliwości roboczej wytrzymaj napięcie

42KV

15 minut DC wytrzymanie napięcia

52 kV

Impuls oświetlenia wytrzymanie napięcia

105KV

Stopień IP Shell

IP33

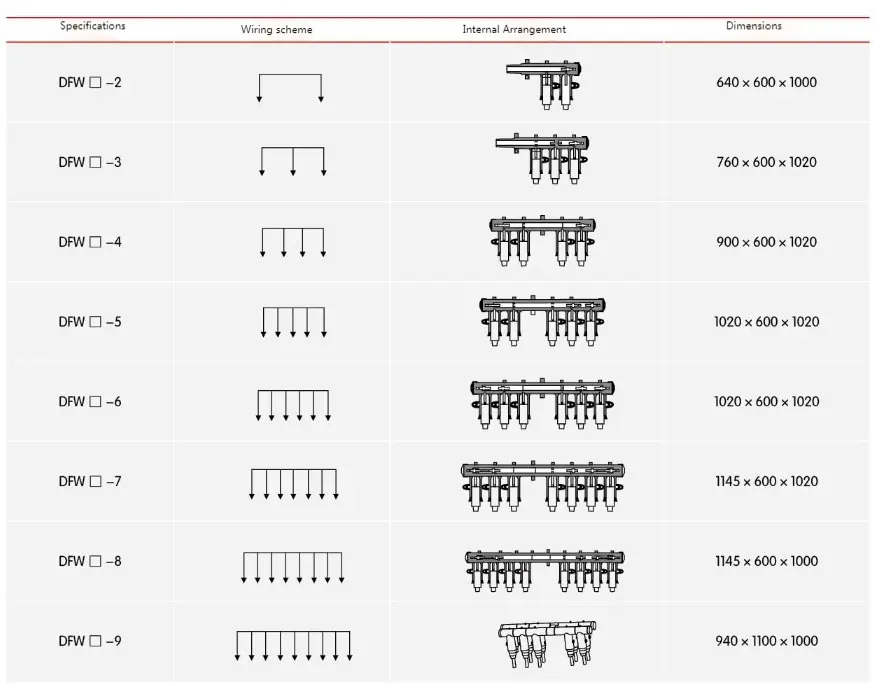

● Europejski typ pudełka złącza typu 35 kV Opis Numer zamówienia

35kv Cable Junction Box
