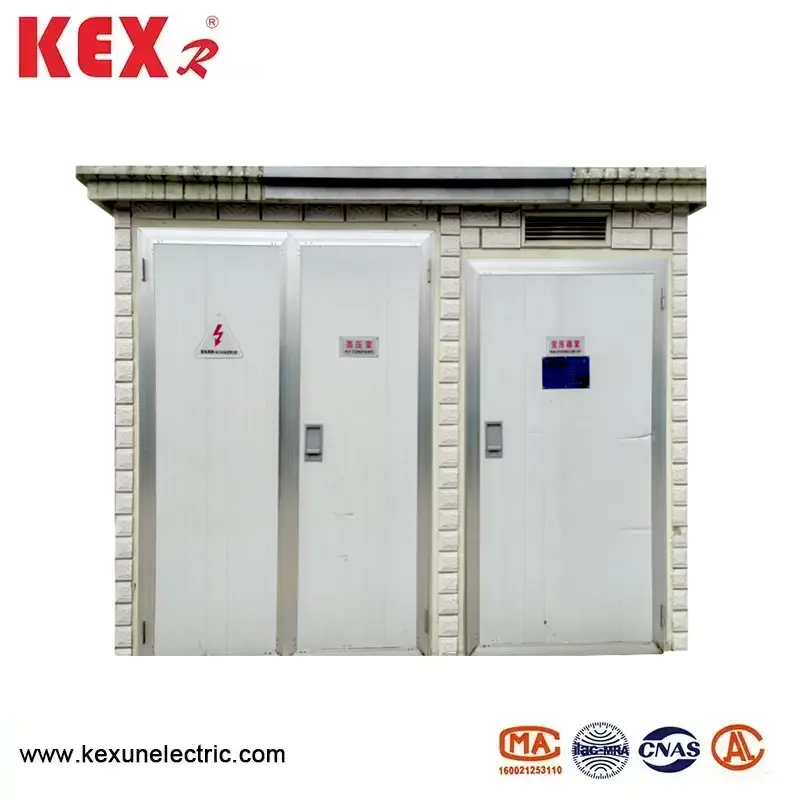

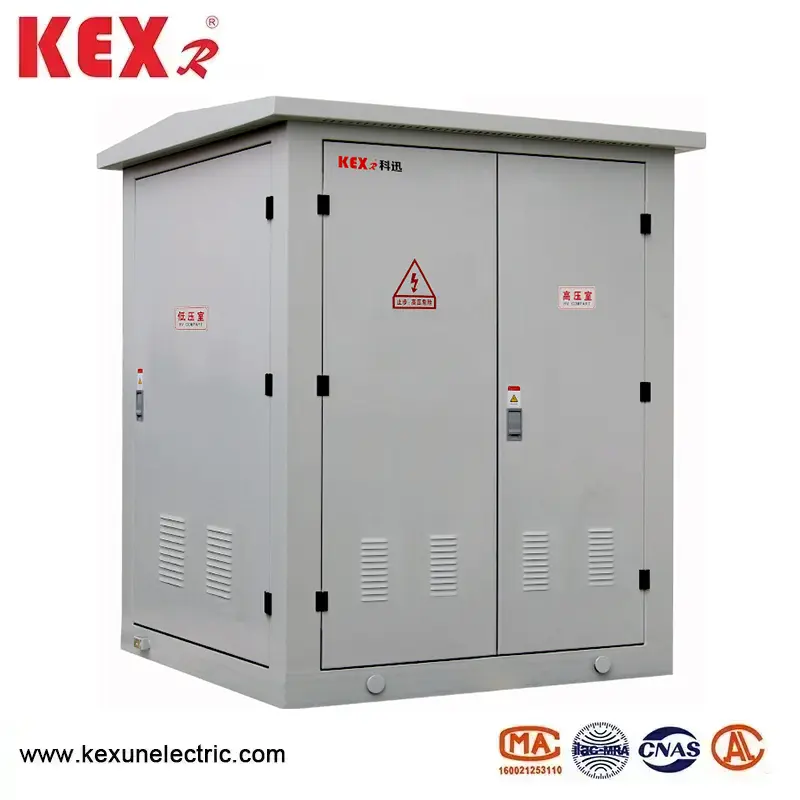

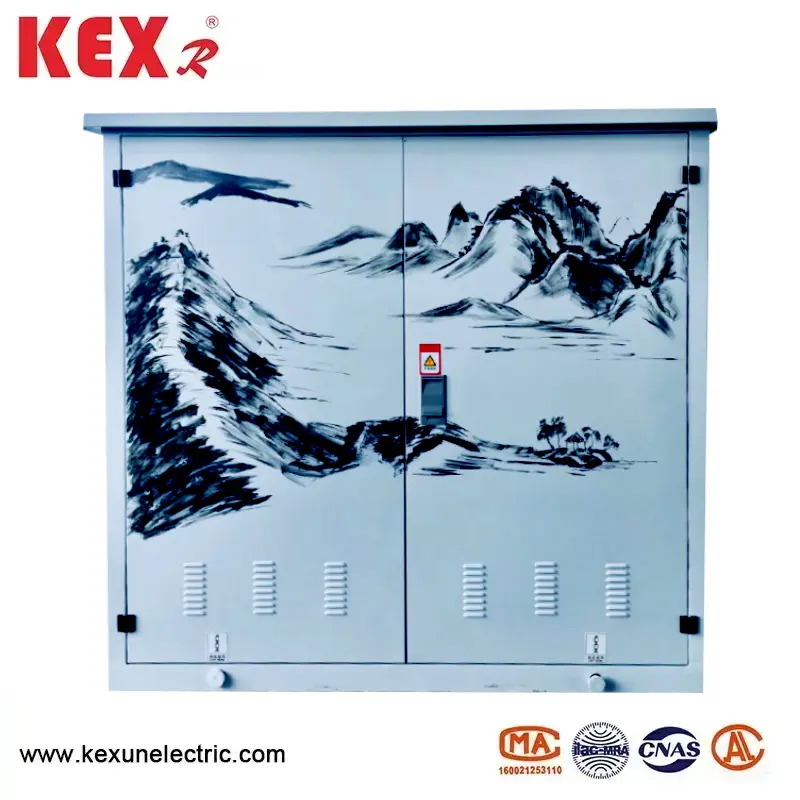

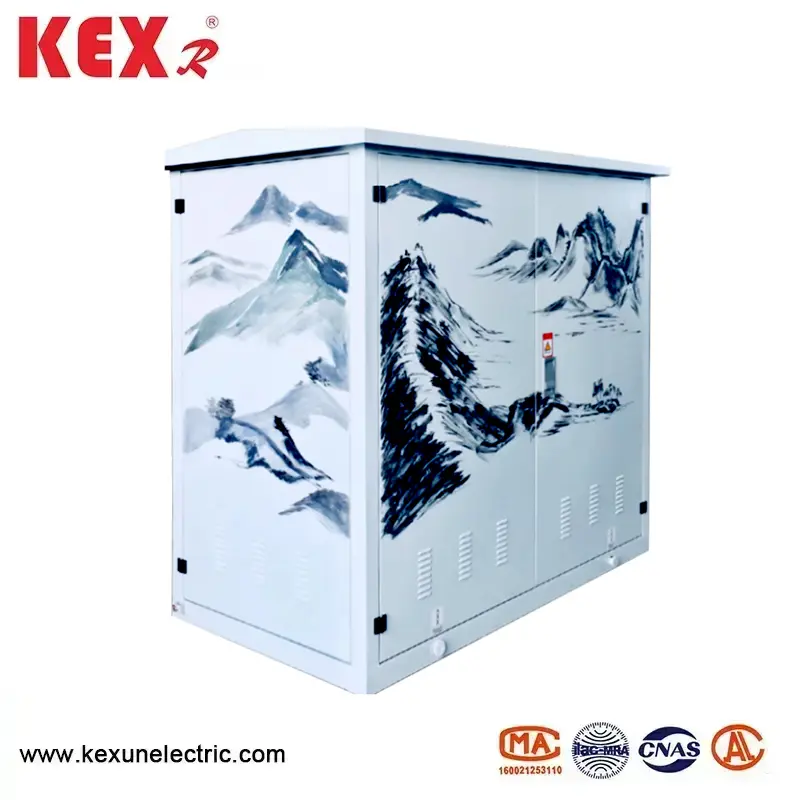

Podstacja dystrybucji miejskiej

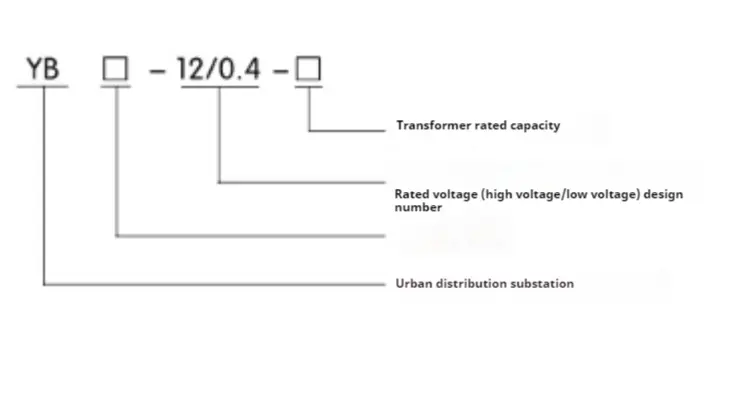

● Znaczenie modelu

● Wprowadzenie produktu podstacji dystrybucji miejskiej typu YB-12

◆ Struktura integralna

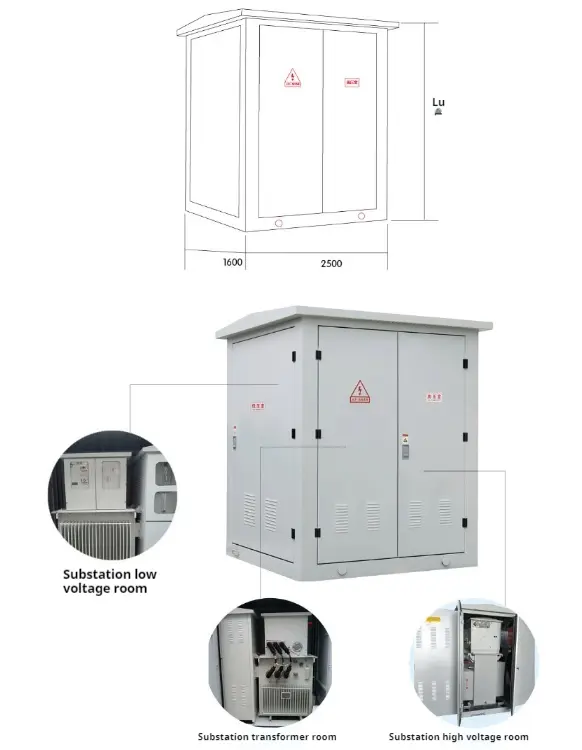

Podstacja dystrybucji miejskiej podzielona głównie na trzy części: pokój przełącznika wysokiego napięcia, pokój transformatorowy i pomieszczenie na niskie napięcie, które można transportować osobno.

Podstacja przyjmuje unikalny projekt rozpraszania ciepła w dużym cyklu, aby zapewnić poziom wzrostu produktu w temperaturze, a oddzielne uszczelnienie między pokojami nie utworzy wymiany ciepła między pomieszczeniach.

Skorupa podstacji dystrybucji miejskiej jest wykonana z wysokiej jakości płyty ze stali nierdzewnej.

Wszystkie części struktury płytki stalowej przeszły specjalne obróbkę przeciw korozji, a struktura płyty ze stali nierdzewnej ma silną odporność na korozję i dobrą wytrzymałość mechaniczną.

Podstacja może być bezpośrednio instalowana w pomieszczeniu bez dodatkowego fundamentu budowlanego, który oszczędza koszty i przestrzeń i jest wygodny w instalacji.

◆ W rozdzielnicy wypełnionej gazem gazowym SF6 pod wysokim ciśnieniem SF6 niezależnie opracowane przez naszą firmę są przyjęte do wysokiego napięcia, a wszystkie rozdzielnicze i szynki są uszczelnione w zamkniętym pudełku ze stali nierdzewnej bez odsłoniętego korpusu na zewnątrz. Bezpieczna działanie i wysoka niezawodność; W pełni modułowa konstrukcja, wszystkie moduły mogą zdawać sobie sprawę z trybu połączenia wylotu bocznego i najwyższego rozszerzenia zgodnie z wymaganiami zużycia energii i zaspokoić potrzeby schematu zasilania w maksymalnym zakresie.

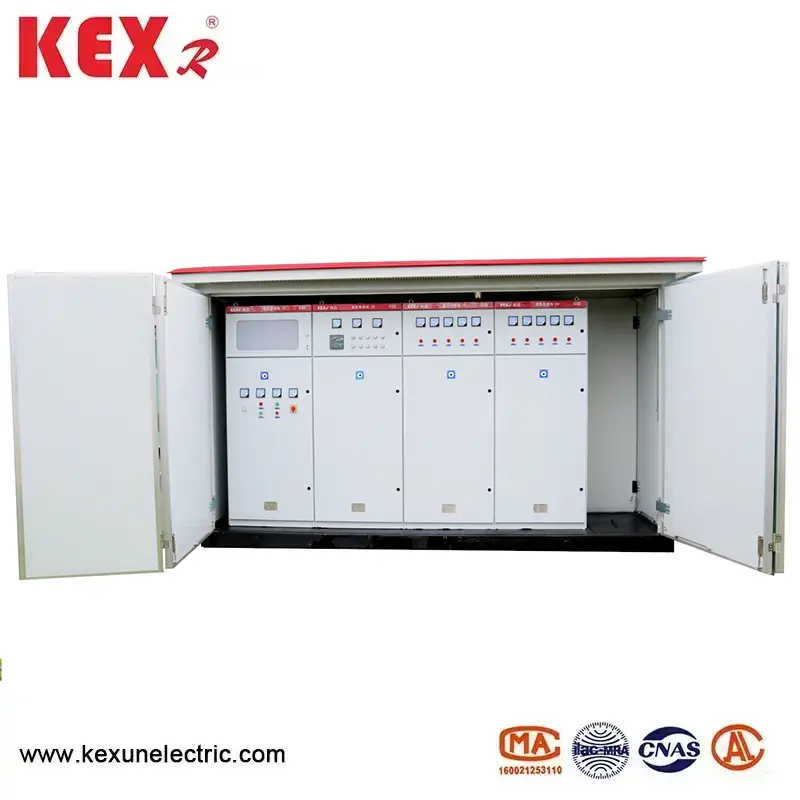

◆ Komora niskiego ciśnienia Po stronie niskiego napięcia i linie wylotowe są wykonane z nowych formowanych wyłączników obwodów, które są małe, wolne od łuku i łatwe do wymiany. Wielofunkcyjny inteligentny kompleksowy kontroler ochrony i nowe zintegrowane urządzenie reaktywne zasilania.

◆ Pokój transformatora Transformator jest w pełni izolowany żywicą epoksydową, a poziom izolacji i odporności na ciepło wynosi F, a transformator nie ma żadnych materiałów wspierających spalanie, i nie wytwarza żadnych gazów ani innych produktów pośrednich, które nie sprzyjają środowiska podczas pracy, więc ma charakterystykę dobrej opóźnienia płomienia, ochrony środowiska i oszczędności energii.

◆ Połączenie wewnętrzne Transformator napięcia i chiński przełącznik stały są połączone solidnymi izolowanymi akcesoriami kablowymi firmy, które są bezpieczne, niezawodne i w pełni izolowane.

● Strona wysokiego ciśnienia

Wysokie napięcie inteligentnej zintegrowanej podstacji jest ogólnie chronione przez urządzenie elektryczne kombinacji przełączania obciążenia. Po wysadzeniu bezpiecznika w jednej fazie trzyfazowe podróże łącze. Przełącznik obciążenia można wybrać ze sprężonego powietrza, próżni, siarki sześciokluorku itp., A mechanizm pracy można rozłożyć w celu realizacji automatycznej aktualizacji. Bezpiecznik jest bezpiecznikiem o wysokim napięciu z napastnikiem, który ma niezawodne działanie i dużą pojemność. Zobacz poniższą tabelę głównych parametrów technicznych. W przypadku transformatorów powyżej 800KVA wyłączniki próżniowe, takie jak Zn12, Zn28 i VS1, można wybrać do ochrony.

● Strona niskiego ciśnienia

Główny przełącznik po stronie niskiego napięcia przyjmuje uniwersalny lub inteligentny wyłącznik w celu selektywnej ochrony; Przełącznik wylotowy przyjmuje nowy typ plastikowego przełącznika skorupy o niewielkiej objętości i krótkim łuku, do 30 obwodów; Inteligentne automatyczne śledzenie urządzenia kompensacyjnego zasilania ma kontakt i tryby przełączania bez kontaktu dla użytkowników do wyboru.

● Transformator podstacji dystrybucji miejskiej

Inteligentna zintegrowana podstacja przyjmuje transformatory z serii S9, S10 i S11 o niskiej porażce, w pełni zamknięte, S9, S10 i S11, a także może wybrać transformatory suchego typu suchego typu suchego lub NOMEX. Dno jest wyposażone w wózek, a transformatory mogą łatwo wejść i wyjść.

◆ Parametry techniczne przełącznika obciążenia

◆ Parametry techniczne bezpiecznika wysokiego napięcia

◆ Parametry techniczne wyłącznika o niskim napięciu

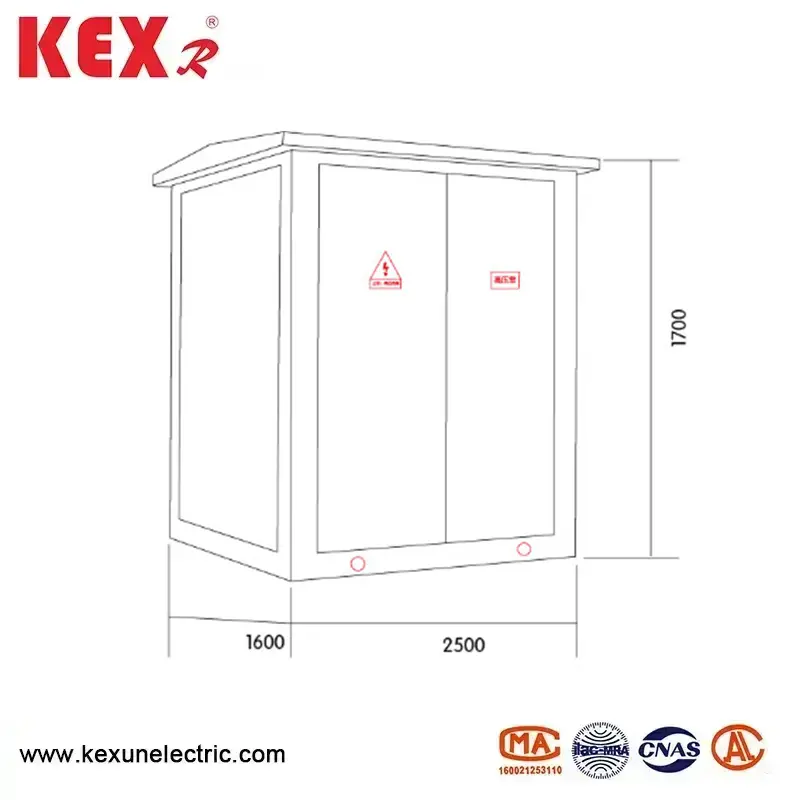

● Schemat wymiaru układu
