Podstacja trójfazowa z trójfazową amerykańskimi

Podstacja trójfazowa z trójfazową amerykańskimi

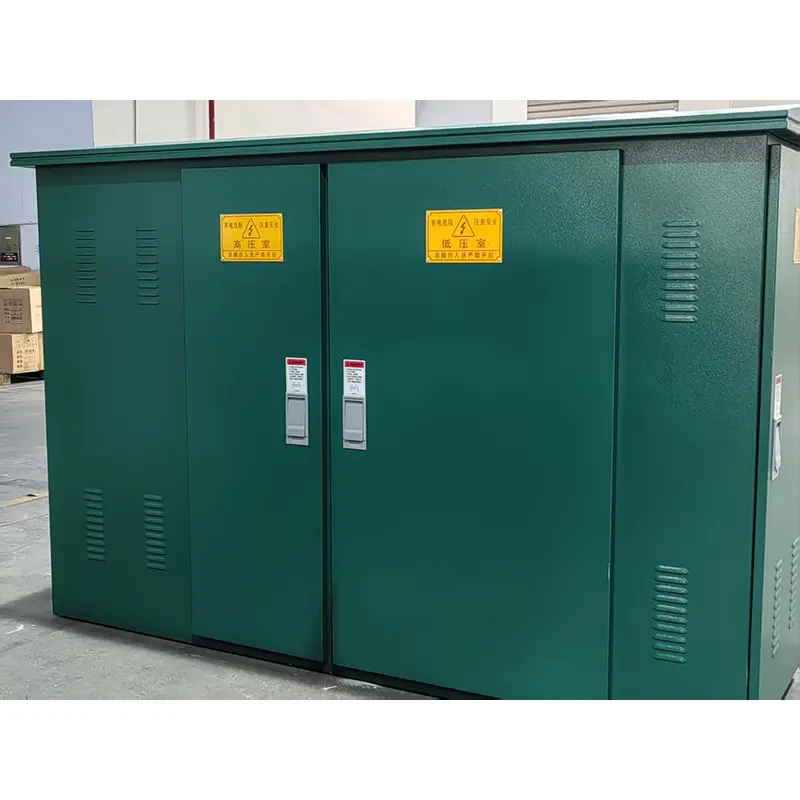

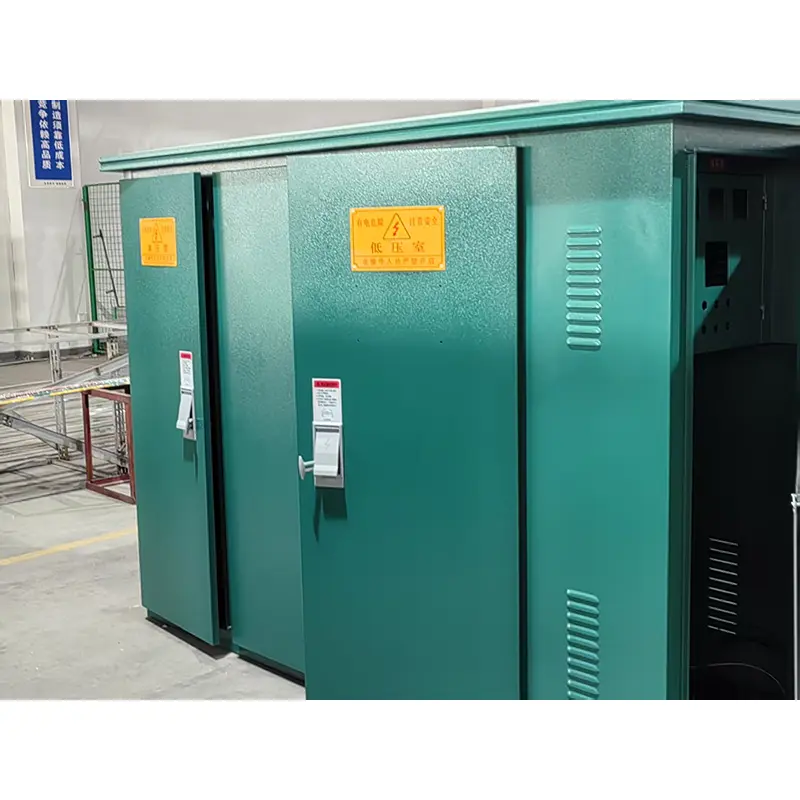

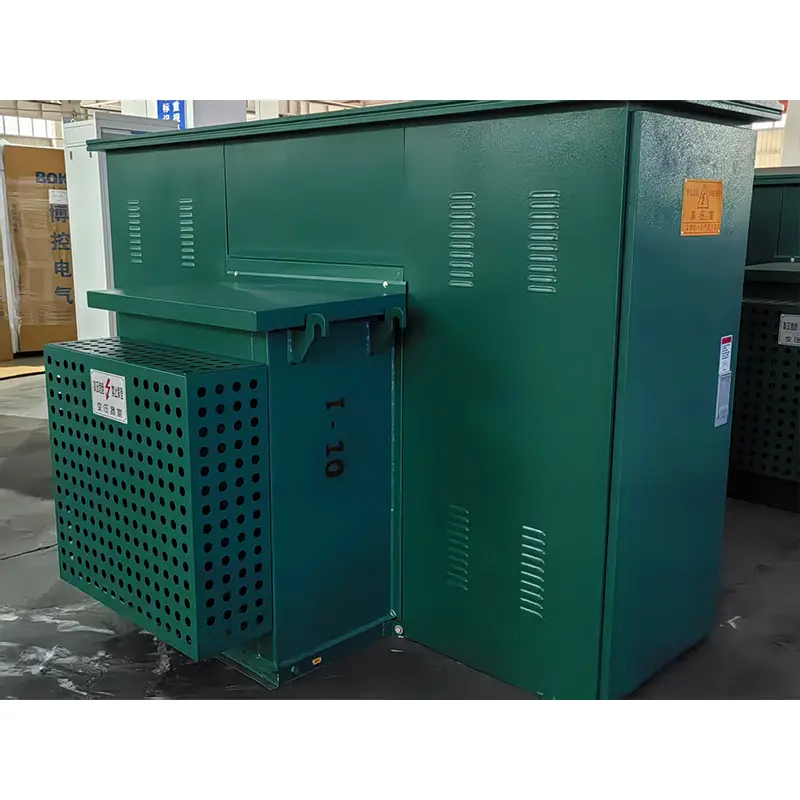

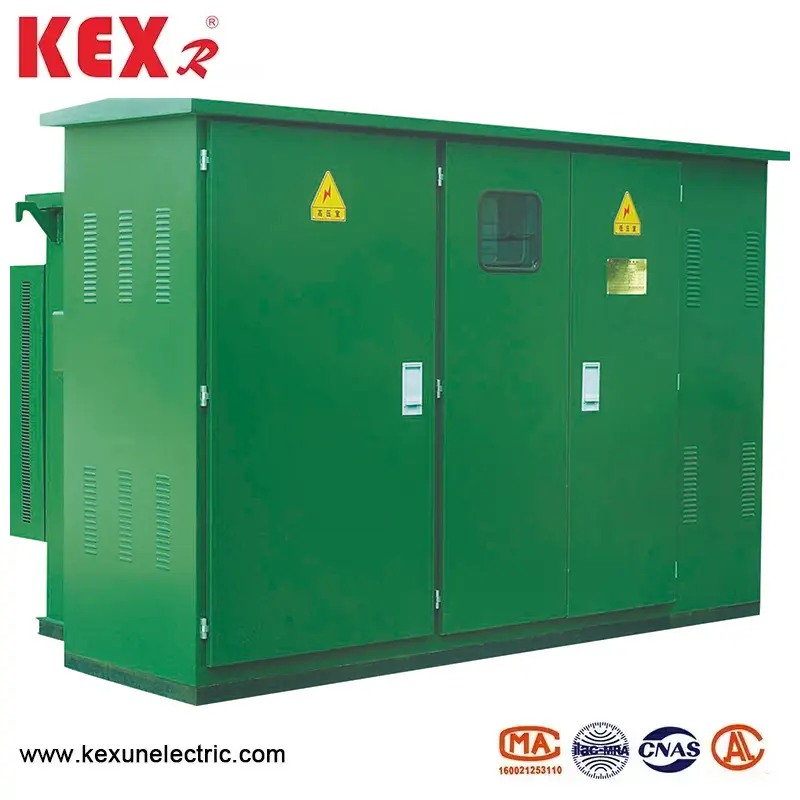

Trójfazowa podkładka typu ZBW-12 Trójfazowa podkładka, produkowana przez chińskiego producenta KEXR, jest podstacją o prostej strukturze, małej przestrzeni podłogowej i silnej izolacji, która jest odpowiednia do napięcia znamionowego 10 kV.
Model:ZBW-12
Marka : Kexr

● Trójfazowa podstacja z trójfazowego typu amerykańskiego za pomocą warunków

◆ Temperatura otoczenia: Temperatura otoczenia wokół trójfazowej podkładki na trójfazę amerykańskiego powinna wynosić -30 ~ 40 ℃.

◆ Wysokość: amerykańska podstacja trójfazowa typu podkładka należy zainstalować poniżej 4000 m;

◆ Prędkość wiatru: równoważna 34 m/s (nie więcej niż 700PA);

◆ Wilgotność: Średnia dzienna wilgotność względna wynosi nie więcej niż 95%; Miesięczna wartość wilgotności względnej wynosi nie więcej niż 95%;

'

, a przyspieszenie pionowe to nie więcej niż 0,15 m/s²

◆ Nachylenie strony instalacyjnej: Nachylenie instalacji podstacji trójfazowej amerykańskiego typu nie jest więcej niż 3

◆ Środowisko instalacyjne: otaczające powietrze nie jest oczywiście zanieczyszczone przez żrące i palne gazy, a w miejscu instalacji nie ma gwałtownych wibracji

◆ Przy zamawianiu tego produktu poza powyższymi warunkami możesz negocjować z KEXR


● Parametry techniczne podstacji trójfazowej typu ZBW-12 typu amerykańskiego

Numer seryjny

Przedmiot

Jednostka

Parametry techniczne

1

Napięcie znamionowe

kv

10/0,4

2

Max napięcie robocze

kv

12

3

Częstotliwość oceniana

Hz

50

4

Pojemność znamionowa

Kva

150-1600

5

1 minutę częstotliwości mocy wytrzymaj napięcie

kv

35

6

Napięcie impulsu pioruna

kv

75

7

Metoda chłodzenia



Onan

8

Prąd zrywania bezpiecznika kopii zapasowej wysokiego napięcia

.

50

9

Łamanie prądu bezpiecznika wtyczki

.

2.5

10

Temperatura środowiska

-35 ~ 40

11

Dopuszczalne wzrost temperatury cewki

65

12

Regulacja napięcia bez obciążenia



± 5% lub ± 2*2,5%

13

Poziom hałasu

db

50

14

Stopień IP



IP43


Transformator

Wstępnie zainstalowana amerykańska podstacja typu pudełka na podstawie nowej trójfazowej transformatory oleju S9 i S11 mają zalety niskiej straty bez obciążenia, wzrostu o niskiej temperaturze, niskiej hałasu i niskiej wysokości. Utrata bez obciążenia i utrata obciążenia transformatora są niższe niż w oryginalnym transformatorze S9, osiągając obecnie krajowy poziom zaawansowany. Transformator ma w pełni zamkniętą strukturę, która skutecznie izoluje zanieczyszczenie powietrza i degradację izolacji spowodowaną wilgocią. Na górze zbiornika olejowego pozostawiono poduszkę powietrzną 40–90 mm, która może odgrywać rolę rozpraszania ciepła i chłodzenia wraz z korrugacją skorupy zbiornika oleju i może skutecznie zmniejszyć ciśnienie wewnętrzne.


Wymiary i waga

Pojemność

A

B

C

H

Waga (kg)

315KVA

2560

1600

600

1000

3050

400KVA

2560

1600

600

1000

3270

500KVA

2560

1600

600

1000

3400

630KVA

2560

1600

600

1000

3900

800KVA

2760

1600

800

1000

4200

1000KVA

2760

1950

800

1000

4800

1250KVA

2910

1950

800

1000

5400



● Zarys Wymiar podstacji trójfazowej typu ZBW-12 typu amerykańskiego

ZBW-12 amerykański trójfazowy montowany podkład

Pojemność (KVA)

A

B

C

D

E

F

H

100 ~ 250

1900

1650

1250

650/800

600

1410/1560

1450

315

1900

1650

1350

650/800

650

1460/1610

1450

400 ~ 500

1900

1750

1450

650/800

650

1490/1640

1550

630

1900

1750

1550

650/800

700

1580/1730

1550

800

1900

1850

1550

650/800

700

1640/1790

1650

1000

1900

1850

1650

650/800

700

1640/1790

1650
