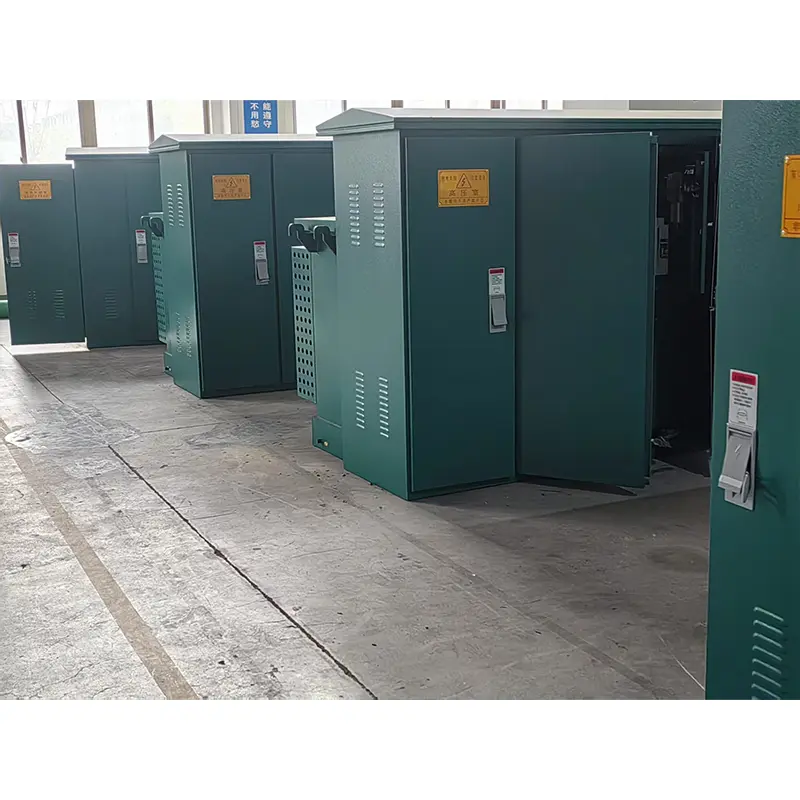

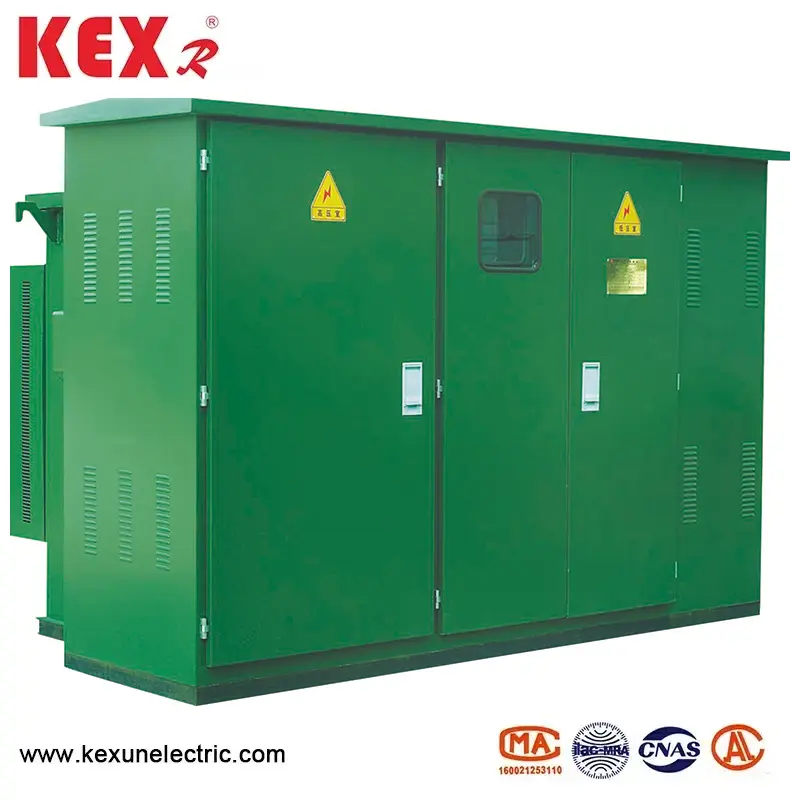

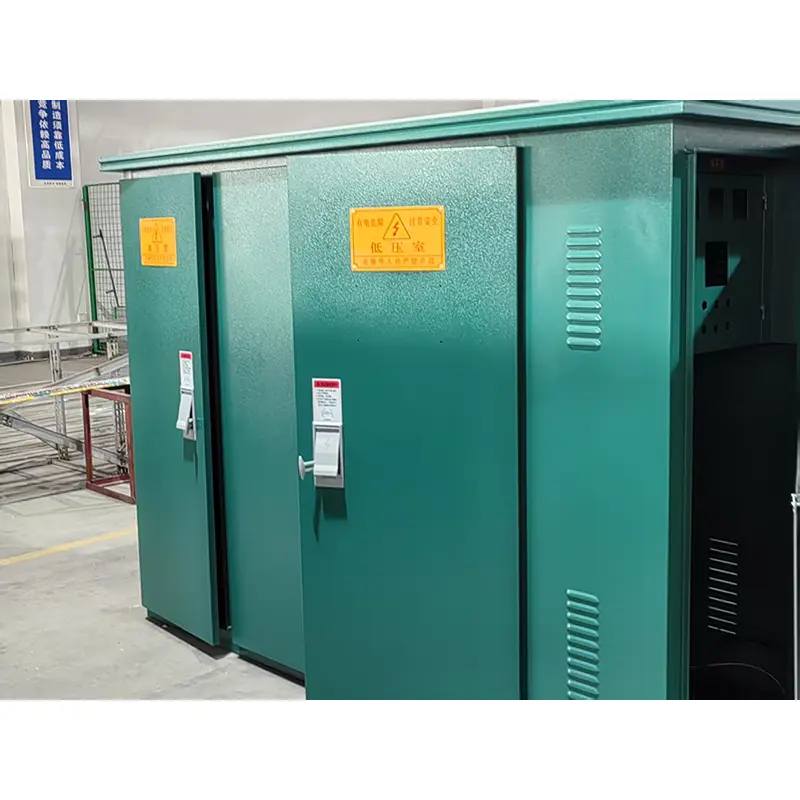

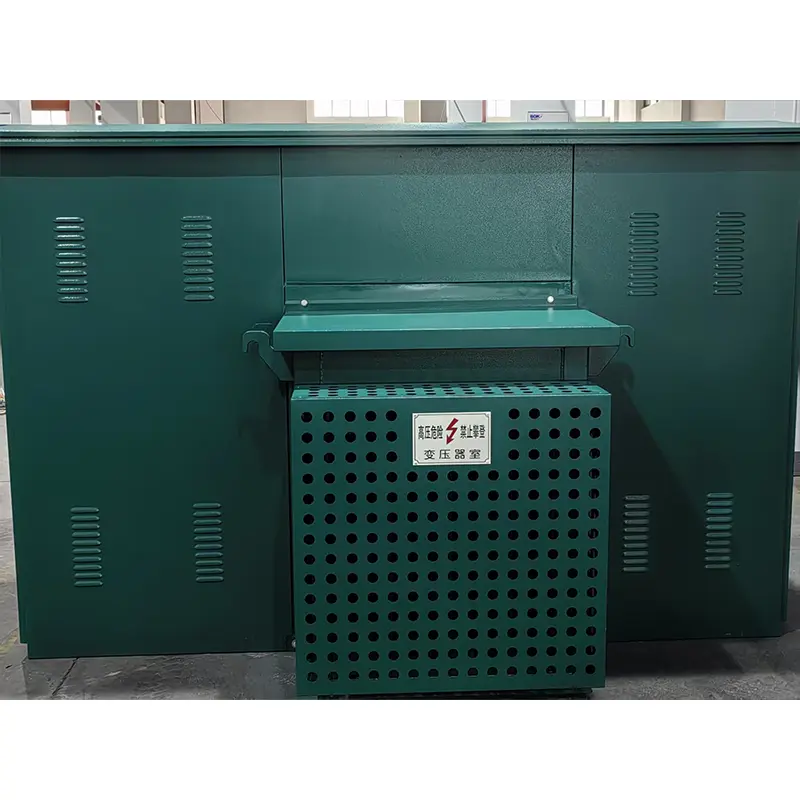

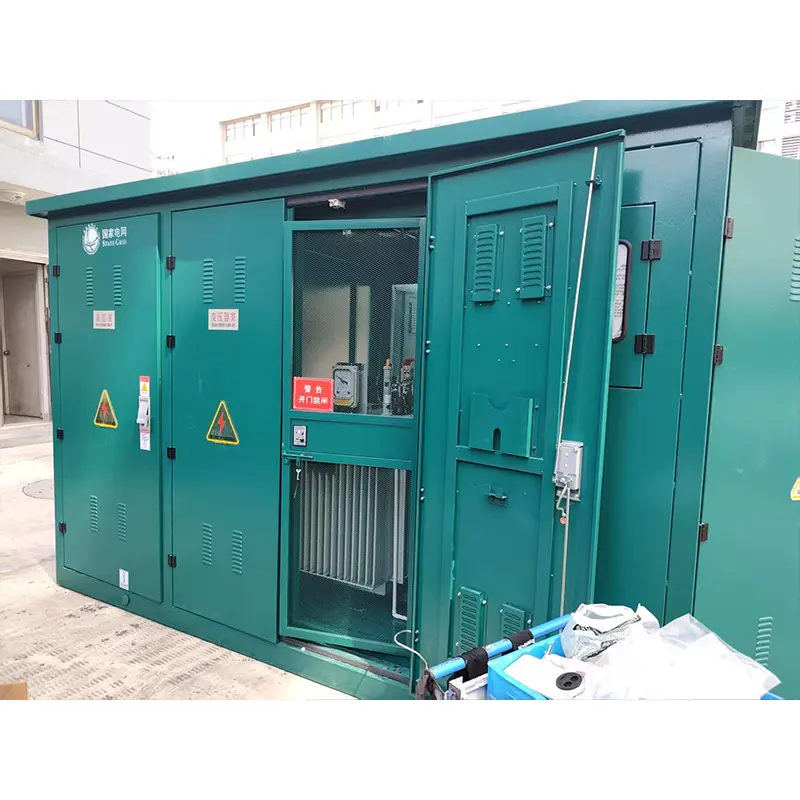

Transformator załączony amerykański

Transformator załączony amerykański, który jest wytwarzany przez KEXR, dostawcę urządzeń do przesyłania i dystrybucji energii w Chinach, jest wspólną podstacją, która jest głównie używana w systemie dystrybucji 10 kV i ma charakterystykę kompaktowej struktury, wygodnej instalacji, wysokiego poziomu ochrony i wygodnej konserwacji.
Model:ZBW-12
Marka ： Kexr

Wyślij zapytanie

Opis produktu

● Kluczowe elementy opisu transformatora typu amerykańskiego

◆ Jednostka wysokiego napięcia

Wyłącznik obciążenia o oleju: operacja trzech stacji (zamykający się w otwieraniu ziemi) żywotność mechaniczna wynosi 2000 razy.

Bezpiecznik ochronny: Opcjonalny Bay-O-Net (podwójny wrażliwy bezpiecznik) lub typ prognozy E.

Ochrona pełnego zakresu (przeciążenie+zwarcie)

◆ Transformator

Transformator załączony amerykański przyjmuje amerykański zanurzenie standardowego oleju (opcjonalnie olej mineralny lub bio-olej)

Połączenie uzwojenia: △/y (opcjonalnie dla 208Y/120 V lub 480Y/277V)

Limit wzrostu temperatury: ≤ 65 tys. (Przy 55 ℃ Temperatura otoczenia)

◆ Urząd niskiego napięcia

Skonfiguruj główny wyłącznik (zgodnie z NEMA AB1)

Standardowy obwód oddziału:

Główny przełącznik 225A

8-12 Road 20-100A Obwód oddziału

● Transformator załączonego typu amerykańskim przy użyciu warunków

◆ Temperatura otoczenia: temperatura otoczenia typu amerykańskiego zamkniętego transformatora powinna wynosić -30 ~ 40 ℃

◆ Wysokość: Transformator American Type ZBW-12 powinien być zainstalowany mniej niż 4000 m

◆ Prędkość wiatru: równoważna 34 m/s (nie więcej niż 700PA)

◆ Wilgotność: Średnia dzienna wilgotność względna wynosi nie więcej niż 95%; Miesięczna wartość wilgotności względnej to nie więcej niż 95%

◆ Odporność na wstrząsy: Przyspieszenie poziome to nie więcej niż 0,4 m/s², a pionowe przyspieszenie to nie więcej niż 0,15 m/s²

◆ Nachylenie instalacji typu amerykańskiego załączonego transformatora: nie więcej niż 3

◆ Środowisko instalacyjne: otaczające powietrze nie jest oczywiście zanieczyszczone przez żrące i palne gazy, a w miejscu instalacji nie ma gwałtownych wibracji

◆ Przy zamawianiu tego produktu poza powyższymi warunkami możesz negocjować z naszą firmą.

● Parametry techniczne Tabela typu amerykańskiego zamkniętego transformatora

Numer seryjny	Przedmiot	Jednostka	Parametry techniczne
1	Napięcie znamionowe	kv	10/0,4
2	Max napięcie robocze	kv	12
3	Częstotliwość oceniana	Hz	50
4	Pojemność znamionowa	Kva	150-1600
5	1 minutę częstotliwości mocy wytrzymaj napięcie	kv	35
6	Napięcie impulsu pioruna	kv	75
7	Metoda chłodzenia		Onan
8	Prąd zrywania bezpiecznika kopii zapasowej wysokiego napięcia	.	50
9	Łamanie prądu bezpiecznika wtyczki	.	2.5
10	Temperatura środowiska	℃	-35 ~ 40
11	Dopuszczalne wzrost temperatury cewki	℃	65
12	Regulacja napięcia bez obciążenia		± 5% lub ± 2*2,5%
13	Poziom hałasu	db	50
14	Stopień IP		IP43

● Zarys wymiaru amerykańskiego typu załączonego transformatora

ZBW-12 Wymiary Standardowe Transformator Zbudowany Transformator
Pojemność (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
