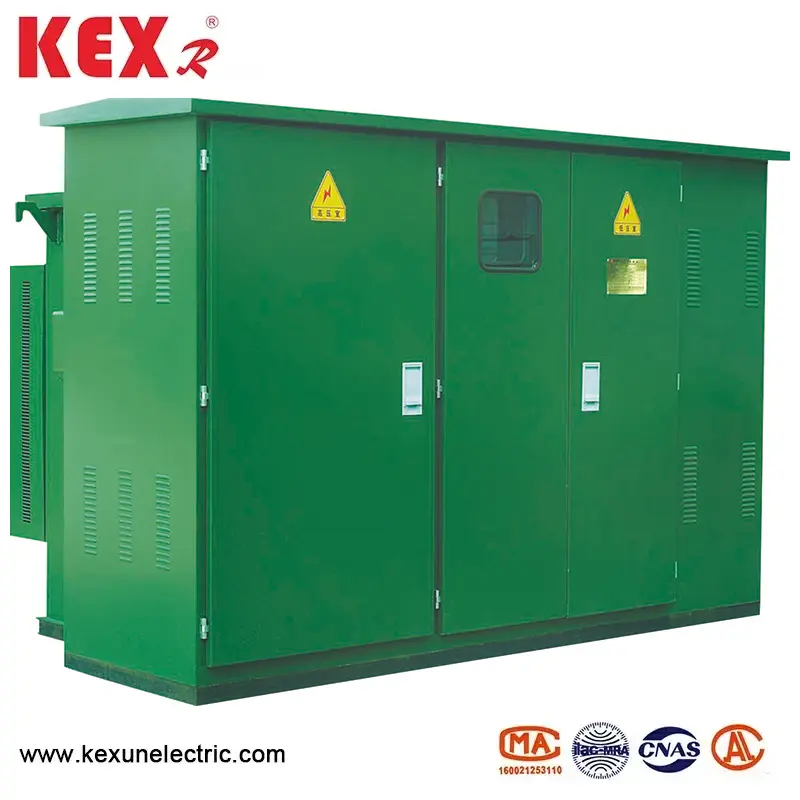

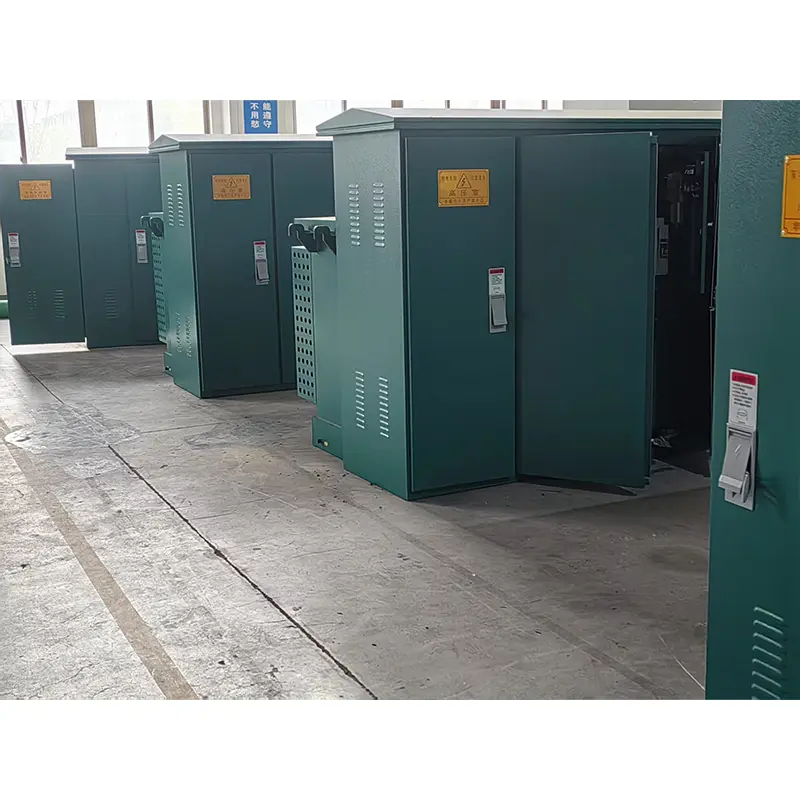

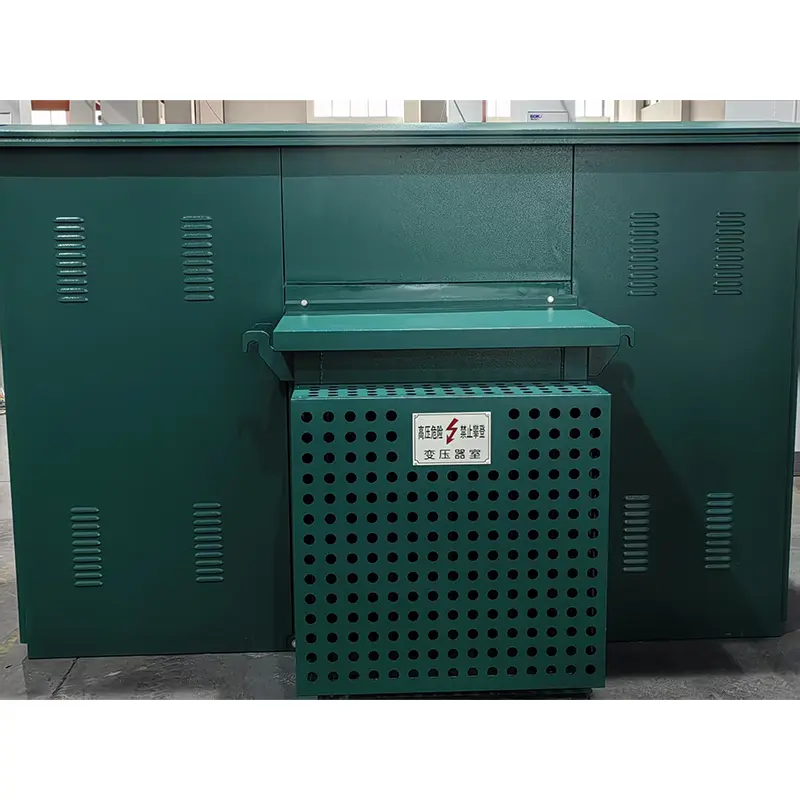

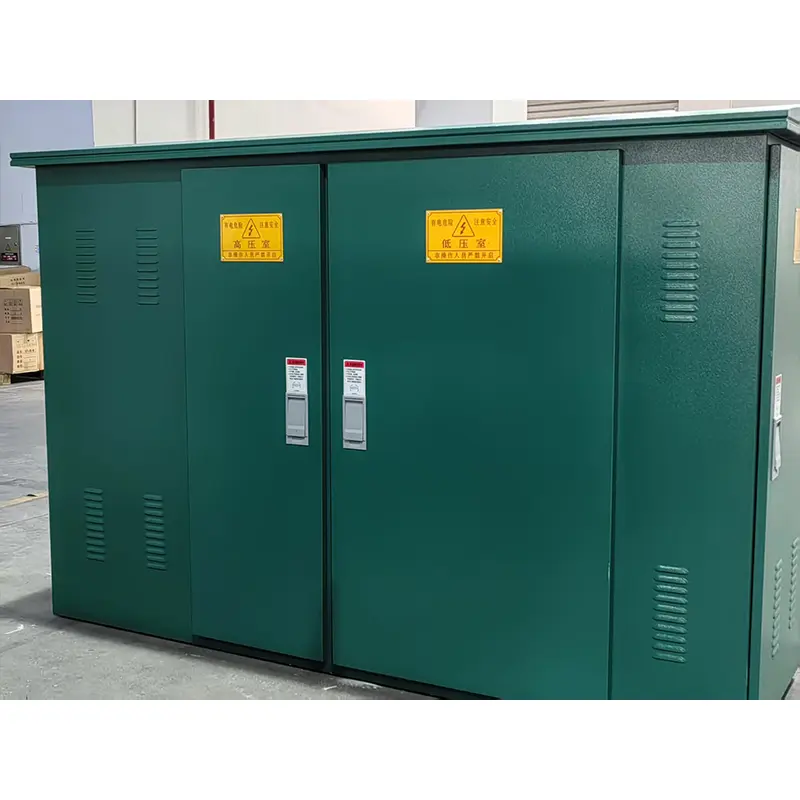

Podstacja zamknięta typu amerykańska

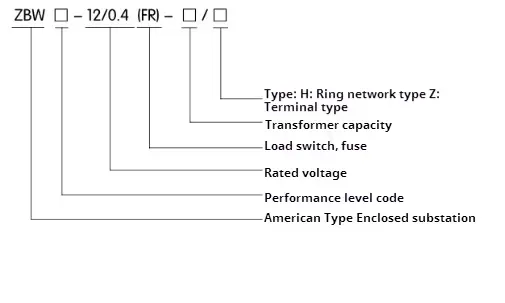

● Modelowe znaczenie podstawowej podstacji typu ZBW-12

● Charakterystyka struktury podstacji zamkniętej amerykańskiej

1. Podstacja zamknięta amerykański przyjmuje zwartą strukturę, niewielką objętość, tylko około 1/3 ~ 1,5 krajowego europejskiego transformatora pudełkowego o tej samej pojemności, znacznie zmniejszając przestrzeń podłogową.

2. W pełni uszczelniona i w pełni izolowana struktura, nie jest potrzebna odległość izolacji, a bezpieczeństwo osobiste jest niezawodnie chronione.

3. Podstacja zamknięta amerykański za pomocą okablowania wysokiego napięcia zarówno dla sieci pierścieniowej, jak i terminalu, z elastycznym trybem zasilania i wysoką niezawodnością.

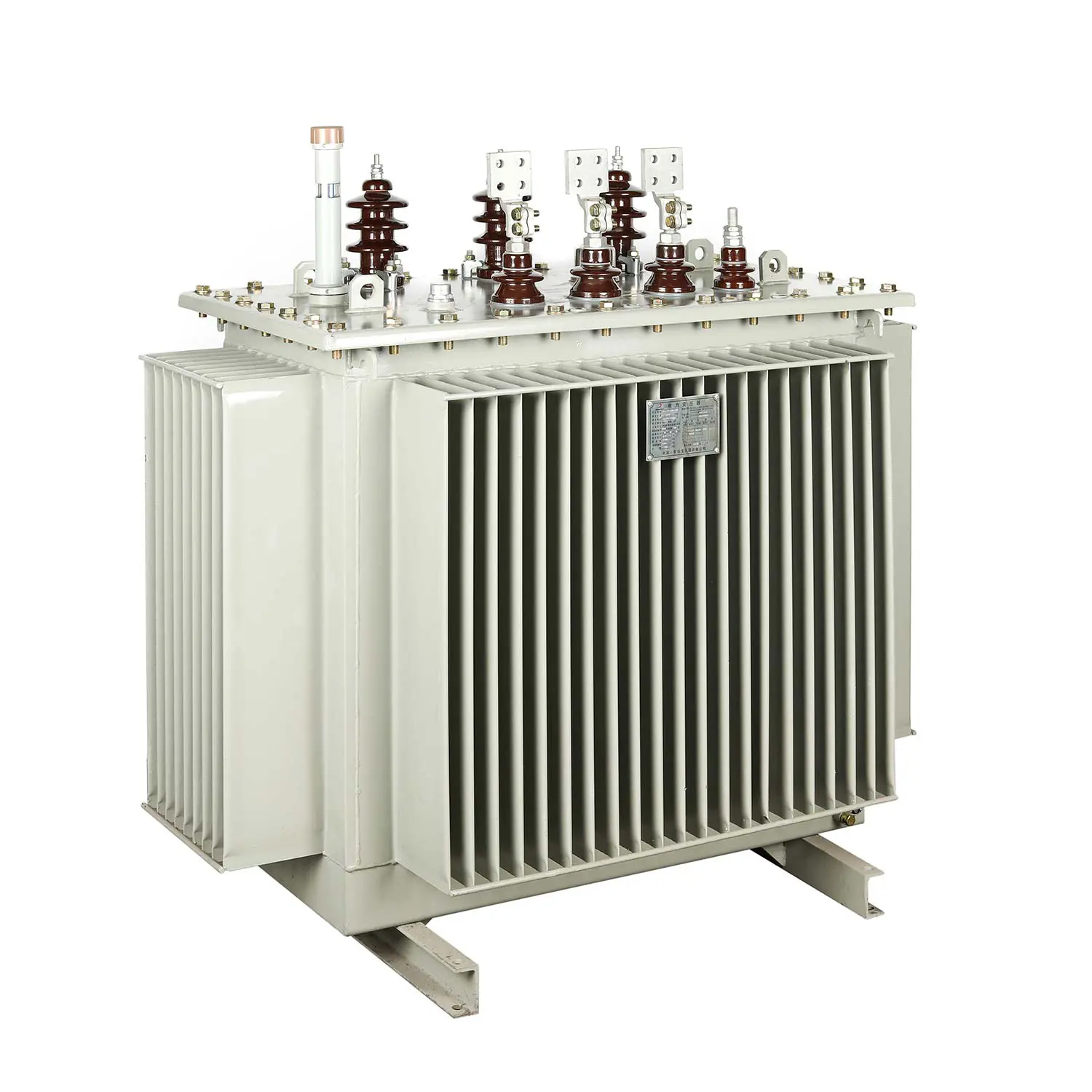

4. Doskonała wydajność transformatora: niska strata, niski hałas i wzrost w niskiej temperaturze; Silna pojemność przeciążenia, odporność na zwarcie i odporność na uderzenie.

5. spełniać wszelkiego rodzaju wymagania dotyczące zasilania niskiego napięcia, które można wybrać zgodnie z schematem lub zaprojektować sam;

6. Istnieją dwa rodzaje głowic kablowych: wtyczka łokcia 200A i 600 stałych kabli typu „T”, z których oba można wyposażyć w całkowicie izolowany oddziaływanie tlenku cynku. Kabel typu 200A można podłączyć i odłączyć obciążeniem, a także może odgrywać rolę przełącznika izolowania.

● Bezpiecznik

Strona o wysokim napięciu podstacji zamkniętej amerykańskiej jest wyposażona w pełną ochronę zasięgu przez połączenie bezpiecznika ochrony kopii zapasowej i bezpiecznik wtyczki, co jest w zasadzie proste, ekonomiczne i niezawodne; Bezpiecznik ochrony zapasowej jest bezpiecznikiem o wysokim napięciu z dużym napięciem o wysokim napięciu o dużej pojemności. Tylko wtedy, gdy transformator zawiedzie wewnętrznie, bezpiecznik wtyczki jest wyposażony w podwójny bezpiecznik, który może zapewnić podwójną ochronę prądu i temperatury. Po wysadzeniu podwójnego bezpiecznika rdzenia bezpiecznika można łatwo wymienić na miejscu.

● Sekwencja struktury i operacji

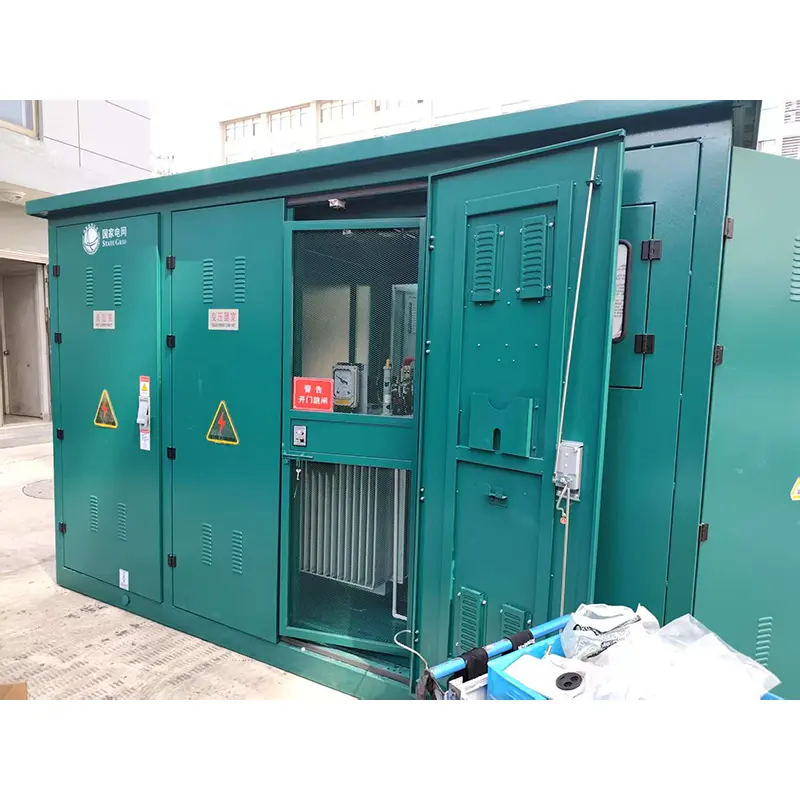

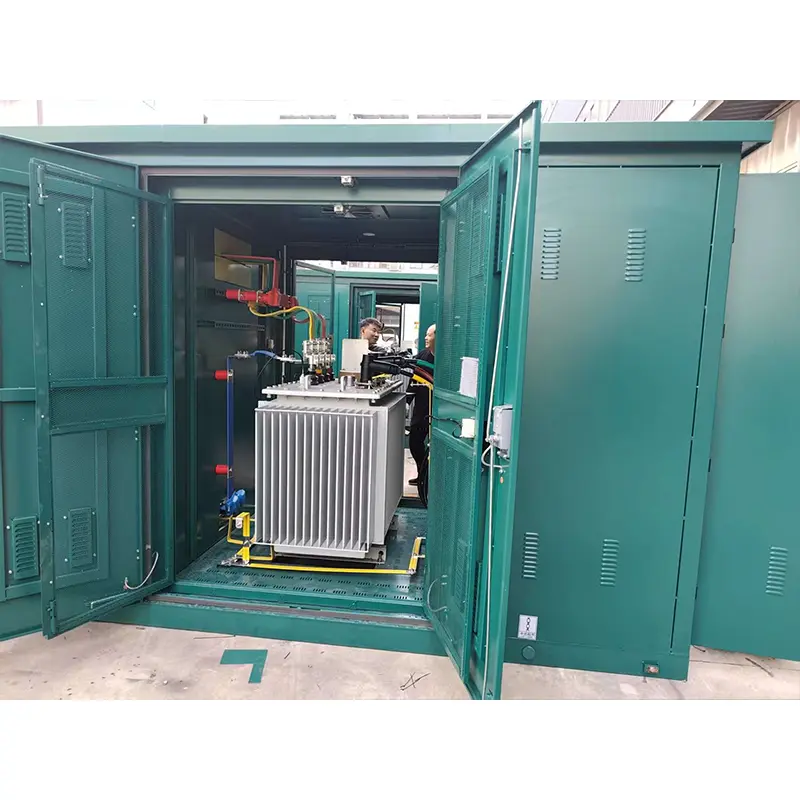

1. Układ

W przypadku kształtu i struktury 10 kV ZBW-12 amerykańskiej podstacji, patrz rysunek 2 i ryc. 3. Zbiornik olejowy jest podzielony na dwie części: górna część jest zbiornikiem olejowym wysokiego napięcia, a dolna część jest zbiornikiem oleju transformatora. Dwie części są tylko podłączone elektrycznie, ale olej jest blokowany. Schemat Schemat pokazano na rycinie 1, na którym linie „I” i „I” są podajnikami sieciowymi pętli, gałęzie „LL” są gałęzią transformatorów, a „V” jest wyjściem niskim napięciem. Podstacja może być używana zarówno w systemie zasilacza sieci Ring Network, jak i systemie terminalu, a konwersja jest bardzo wygodna. Podawanie linii i gałęzi „Lⅲ” jest przełączane z przełącznikiem obciążenia sieci pierścieniowej. Jednocześnie przychodzący terminal po stronie transformatora wysokiego napięcia jest wyposażony w bezpieczniki ochrony zapasowej i bezpieczniki wtyczki w celu ochrony zabezpieczenia zwarcia i przeciążenia oraz ochrony gałęzi. Jednocześnie można również zainstalować urządzenia wyświetlane wysokiego napięcia i aresztowania błyskawicy. Końcem niskiego napięcia transformatora jest wysyłany po przejściu przez miernik i wyłącznik niskiego napięcia.

● Wymiary i waga zamkniętej podstacji amerykańskiej ZBW-12

2. Bezpiecznik ochrony zapasowej

Jest połączony szeregowo z bezpiecznikiem wtyczki w gałęzi transformatora (patrz R1 i R2 na ryc. 2), aby utworzyć bezpiecznik ochrony pełnego zasięgu. Wysadza się tylko wtedy, gdy w podstacji występuje zwarcie, więc prawdopodobieństwo wydmuchania jest bardzo niskie. Jest instalowany w górnym zbiorniku olejowym, a zbiornik olejowy należy otworzyć, jeśli ma zostać zaktualizowany.

3. Bezpiecznik wtyczki

◆ Jego rdzeń topnienia ma podwójną czułość (temperaturę i prąd), to znaczy topi się, gdy po stronie obciążenia zawiedzie (przeciążenie lub nadmierna temperatura). Bezpiecznik wtyk i ochronę kopii zapasowej są używane szeregowo, co może chronić cały zakres od małego prądu (kilka razy w) do dużego prądu (kilka dziesiątek kiloamperów), a maksymalny prąd zerwania to 50ka.

◆ Rozsądne dopasowanie bezpiecznika kopii zapasowej i bezpiecznik wtyczki bezpośrednio wpływa na wydajność całej podstacji. Część wytycznych wyboru bezpieczników znajduje się w poniższej tabeli w podstacji zamkniętej w Ameryce 10KV wyłącznie w celach informacyjnych. Uwaga: Nie jest odpowiedni dla innych rodzajów podstacji.
