Podstacja montowana na podkładce 3

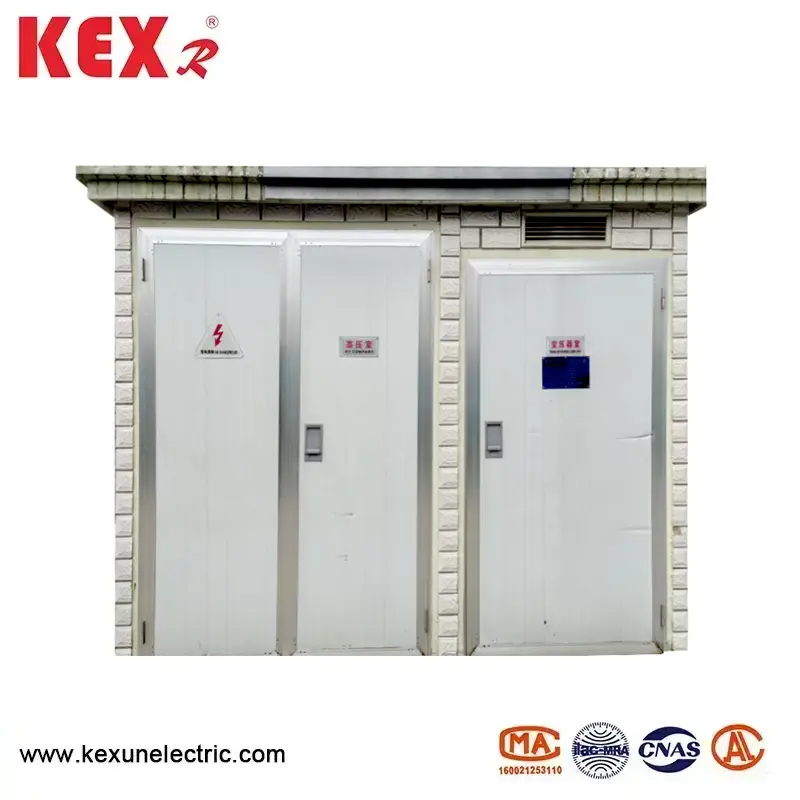

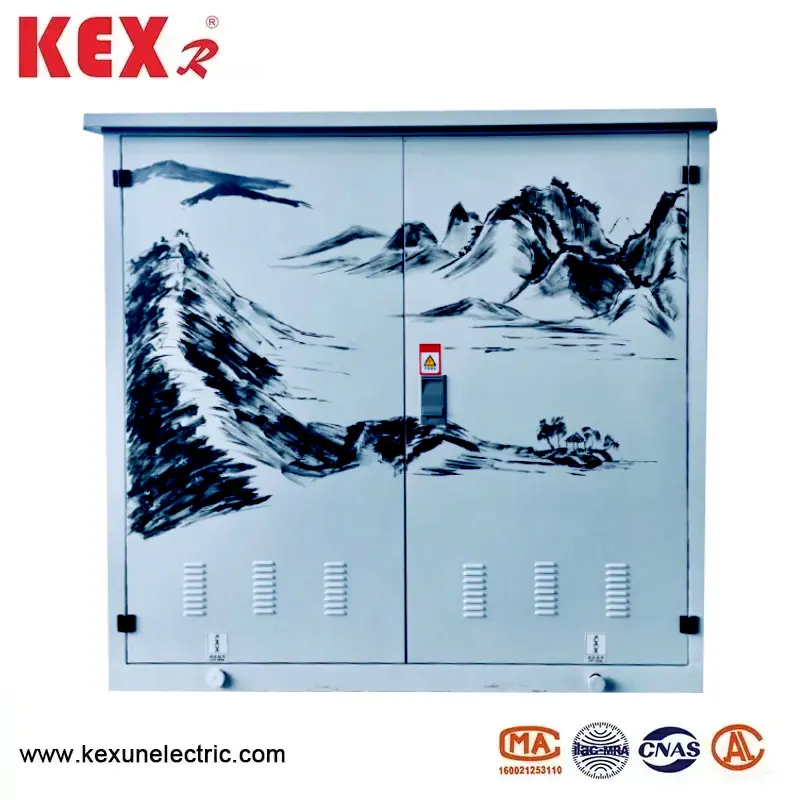

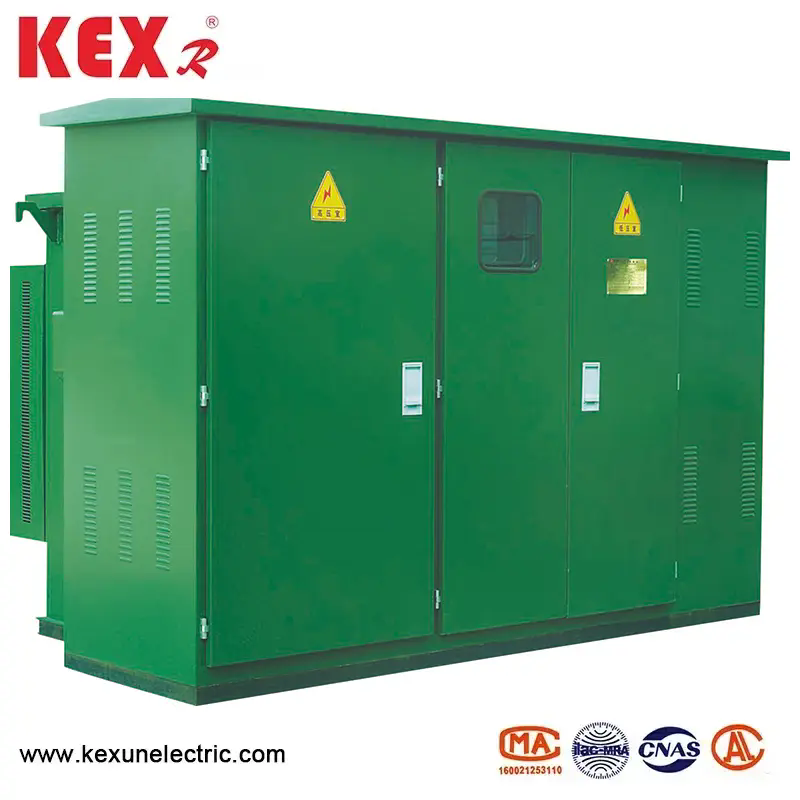

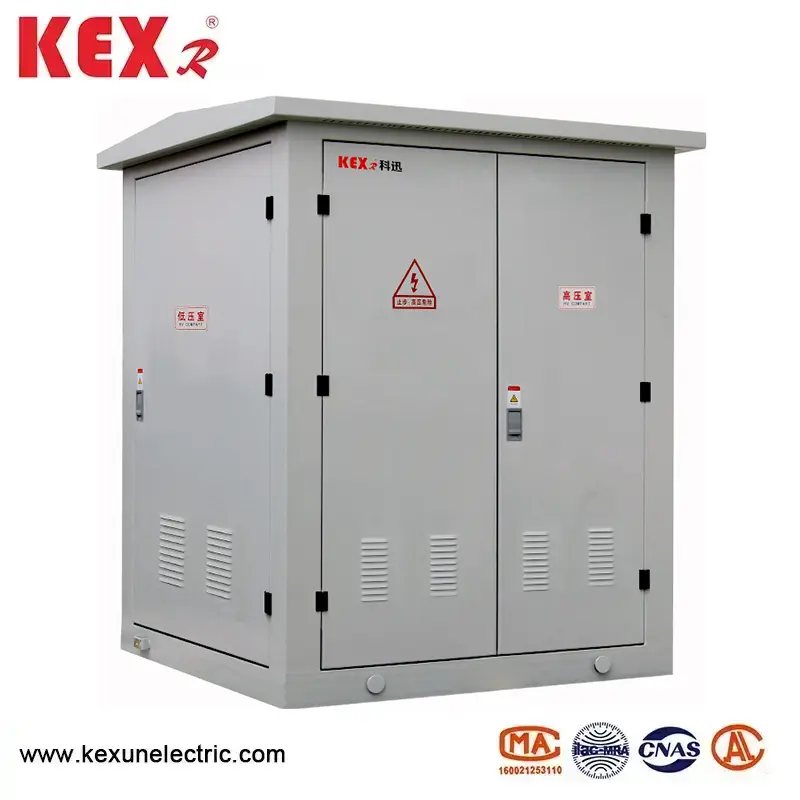

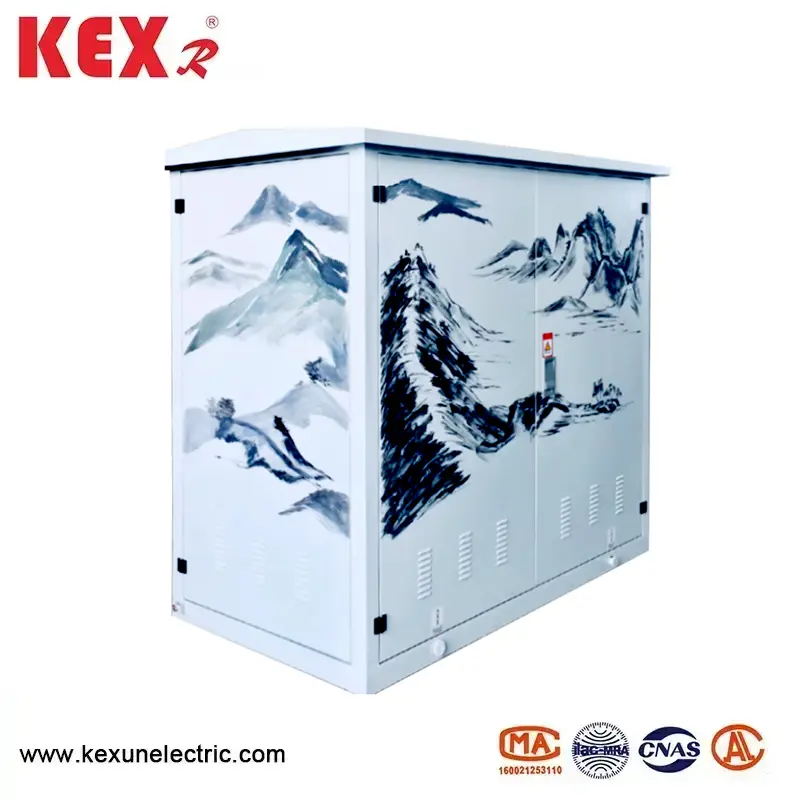

Podstacja montowana na podkładce 3 fazowa wytwarzana przez KEXR, profesjonalny dostawca przesyłania i dystrybucji mocy w Chinach, jest kompaktowym i modułowym sprzętem mocy odpowiedniego do dystrybucji energii miejskiej, parków przemysłowych, nowej energii (mocy fotowoltaicznej/wiatrowej) i innych scenariuszy. W porównaniu z tradycyjną podstacją jest mniejszy i bardziej elastyczny w instalacji.
Model: YB-12
Marka ： Kexr

Wyślij zapytanie

Opis produktu

● Przegląd produktu

Podstacja montowana na podkładce 3 jest bardziej elastyczna i wygodna w użyciu niż podstacje cywilne, i jest szeroko stosowana w rekonstrukcji sieci miejskich budynków wieżowców, kwater mieszkalnych, parków przemysłowych, centrów komercyjnych, lotnisk, terminali kolejowych, szkołów, przedsiębiorstw górniczych i innych miejsc.

● Funkcje i charakterystyka podstacji montowanej na podkładce typu YB-12 typu 3

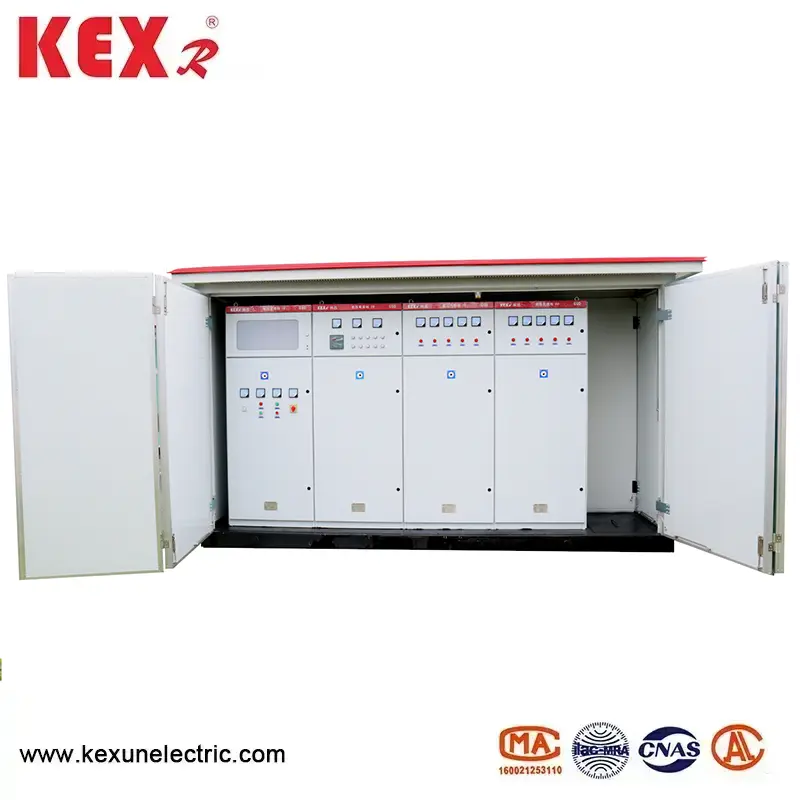

Komora wysokiego napięcia montowana na podkładce składa się z przełącznika obciążenia o wysokim napięciu, bezpiecznika wysokiego napięcia i błyskawicy, które mogą jednocześnie zatrzymać transmisję mocy i zapobiegać przeciążeniu i zwarciu; Komora o niskim napięciu składa się z niskiego napięcia przełącznika powietrza, transformatora prądu, amperomierza i woltomierza. Podstacja montowana na podkładce 3 ma zaawansowaną i niezawodną technologię, a wszystkie pudełka przyjmują zaawansowane technologię przetwarzania, która ma dobrą odporność na korozję i odporność na zużycie. Ma zalety elastycznej kombinacji, wygodnego transportu, instalacji i budowy, niskiego kosztu, braku zanieczyszczenia oraz bezpiecznego i niezawodnego działania.

● Korzystanie z warunków

◆ Wysokość nie przekracza 4000 m

◆ Temperatura otoczenia: -25 ℃ -40 ℃

◆ Względna wilgotność: Średnia dzienna wartość wynosi nie większa niż 95%, a średnia miesięczna wartość nie więcej niż 90%

◆ Miejsce instalacyjne: miejsce bez pożaru, niebezpieczeństwo wybuchowe, kurz przewodzący, chemiczny gaz korozyjny i gwałtowne wibracje.

Uwaga ： Jeśli powyższe warunki zostaną przekroczone, użytkownicy mogą negocjować z KEXR

● Tabele parametrów wydajności

◆ Parametry techniczne przełącznika obciążenia

Numer seryjny	Przedmiot	Jednostka	FN12-12	Przełącznik obciążenia próżniowego FN25-12
1	Napięcie znamionowe	kv	10
2	Max napięcie robocze	kv	12
3	Częstotliwość oceniana	Hz	50
4	Prąd oceniany	A	630
5	Znamionowy prąd obciążenia łamania	A	630
6	Stabilny prąd termiczny	Ka/s	20/2	20/4
7	Dynamiczny stabilny prąd	.	50
8	Prąd zamykania zwarcia （Wartość szczytowa）	.	50
9	Pełne czasy łamania obciążenia	Czas	20	10000
10	Życie mechaniczne	Czas	2000	10000
11	1 minutę częstotliwości mocy wytrzymania napięcia (faza do uziemienia)	kv	42
12	Napięcie impulsowe błyskawicy (faza do uziemienia)	kv	72

◆ Parametry techniczne bezpiecznika wysokiego napięcia

Numer seryjny		Napięcie znamionowe (kV)	Prąd znamionowy (a)	Break Prąd (a)	Prąd znamionowy prądu (a)
Model w Wielkiej Brytanii	Model CN	Napięcie znamionowe (kV)	Prąd znamionowy (a)	Break Prąd (a)	Prąd znamionowy prądu (a)
Sdl❈j	Xrnt-12	12	40	31.5	6.3, 10, 16, 20, 25, 31,5, 40
Sfl❈j		12	100	31.5	50, 63, 71, 80, 100
Sl❈j		12	125	31.5	25

◆ Parametry techniczne wyłącznika o niskim napięciu

Model	Formularz wydania	Zwolnienie prądu	Umiejętność ON-OFF KA (AC 380V)
DW15-630	Typ termoelektromagnetyczny	315, 400, 630	40
DW15-1000	Typ termoelektronu	630, 800, 1000	50
DW15-1600		1600	50
DW15-2500		1600, 2000, 2500	60
CW1-2000	Inteligentny typ	630, 800, 1000, 1250, 1600, 2000	65 (80)
CW1-3200	Inteligentny typ	2000, 2500, 3200	100
