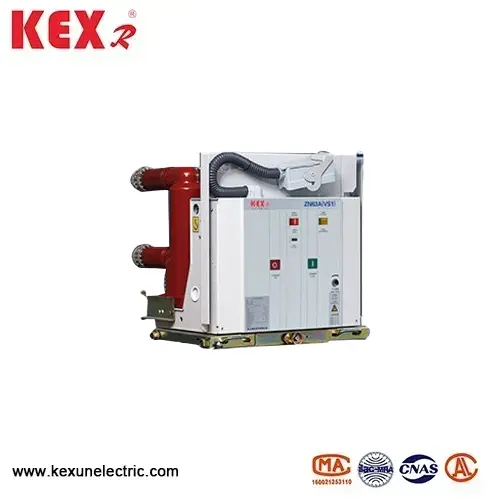

Stałe zamknięte w pomieszczeniach próżniowych interdor

● Modelowe znaczenie stałego zamkniętego wewnętrznego interpejsu próżniowego

Zn: Wnętrza wyłącznika próżniowego

63: Numer seryjny projektu

12: Napięcie znamionowe

● Główne charakterystyki strukturalne zamkniętego wewnętrznego interdornika próżniowego wysokiego napięcia

(1) Surowacz enkapsulowany epoksydą: interrupterka próżniowa, obwód główny i inne kluczowe elementy zapieczętowanego interruptera próżniowego wysokiego napięcia są zintegrowane z żywicą epoksydową, tworząc w pełni zamkniętą strukturę.

Zalety: odporne na kurz, odporne na wilgoć i odporne na korozję, odpowiednie dla trudnego środowiska (takie jak przemysł chemiczny, kopalnie i obszary wysokiej wilgotności przybrzeżnej). Wysoka siła izolacji między fazami, unikając wzbogacania i pełzania. Wysoka wytrzymałość mechaniczna, dobra wydajność sejsmiczna, odpowiednia na częste okazje operacyjne.

(2) Mechanizm mechanizmu operacyjnego magazynowania energii sprężynowej (może być obsługiwany elektrycznie lub ręcznie). Życie mechaniczne: ≥10 000 cykli (standard), a niektóre modele wysokiej klasy mogą osiągnąć 20 000 cykli. Żywotność elektryczna: ≥10 000 razy przy znamionowej prądu wysokiej niezawodności może być nadal utrzymywana po zerwaniu zwarci.

(3) Inteligentne rozszerzenie (opcjonalnie) Zintegrowany inteligentny kontroler, wspieranie: nadmierne prąd, zwarcie i uziemienie Monitorowanie jakości ochrony błędów (takie jak fluktuacja napięcia i harmoniczne) Zdalna komunikacja (RS485, bezprzewodowa LORA itp.)

● Typowe scenariusze zastosowania stałego zamkniętego wewnętrznego interdornika próżniowego

▶ System dystrybucji: Odpowiednie jest uszczelnione w pomieszcze

Ochrona linii przychodzącej/wychodzącej dla podstacji 12KV.

▶ Energia elektryczna przemysłowa: Ochrona motoryczna dla przemysłu ciężkiego, takich jak metalurgia, przemysł chemiczny i wydobycie.

▶ Nowa energia: Fotowoltaiczny i wiatrowy przełącznik boczny Transformator wysokiego napięcia.

▶ Transport kolejowy: System dystrybucji szyn metra i szybkiej prędkości.

▶ Centrum danych: System zasilania o wysokiej niezawodności

● Zn63-12 Zatrzymane w pomieszczeniu interruptera próżniowa

Przy użyciu warunków

▶ Zakres temperatury otoczenia: Temperatura otoczenia Zn63-12 Zatrzymane w pomieszczeniu interruptera próżniowego wysokiego napięcia powinno wynosić -15 ~ 40 ℃ (dozwolone jest przechowywanie i transport o -30 ℃)

▶ Wysokość: Zapieczętowany wewnętrzny interbuter próżniowy o wysokim napięciu powinien być zainstalowany mniej niż 1000 metrów.

▶ Względna wilgotność: Średnia dzienna nie więcej niż 95%, średnia miesięczna nie jest większa niż 90%, średnia dzienna nasyconego ciśnienia pary nie jest większa niż 2,2 × 10-3 MPa, a średnia miesięczna to nie więcej niż 1,8 × 10-3 MPa.

▶ Intensywność trzęsienia ziemi: ≤8

UWAGA ： Zn63-12 Zatrzymane w pomieszczeniu interruptera próżniowego wysokiego napięcia powinna być zainstalowana w miejscu wolnym od pożaru, wybuchu, poważnego zanieczyszczenia, korozji chemicznej i gwałtownych wibracji.

● Parametry techniczne interruptera próżniowego typu Zn63-12
