Photovoltaic Junction Box

Photowoltaic Junction Box wyprodukowana przez Kexun w China Factory jest odpowiednia do fotowoltaicznego tandemowego systemu wytwarzania energii, który podejmuje ważną część ochrony energii w systemie falownika tandemowego i systemu siatki mocy. Przyjmuje wtórną ochronę błyskawicy, a poziom ochrony to IP65, który jest wykorzystywany do instalacji zewnętrznej w celu spełnienia wymagań wodoodpornych, odpornych na kurz, ochrony ultrafioletowej i korozji spray solnych.
Model: KXHLX
Marka: Kexr

Wyślij zapytanie

Opis produktu

● Funkcje fotowoltaicznego pudełka na pudełko z połączeniem

Wewnętrzna struktura fotowoltaicznej skrzynki przyłączeniowej jest prosta i wyraźna, a okablowanie jest schludne i rozsądne. Wysoka niezawodność i prosta konserwacja. Instalacja montowana na ścianie na zewnątrz może dostosować się do różnych trudnych środowisk. Oprócz standardowych materiałów i rozmiarów można je dostosować zgodnie z wymaganiami użytkownika.

● Parametry techniczne fotowoltaicznego pudełka połączenia typu KXHLX

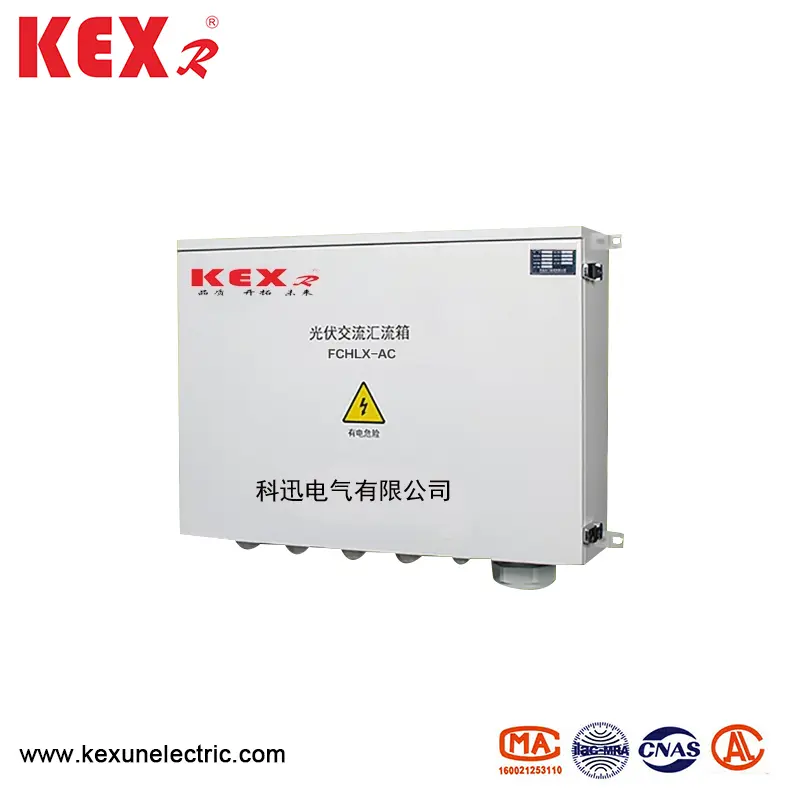

◆ Photovoltaic Contction Box typu prądu przemiennego

Przedmiot	KXHLX-AC4	KXHLX-AC4	KXHLX-AC8
Linie wejściowe	1 ~ 4	5 ~ 6	7 ~ 8
Max napięcie wejściowe	690 V.
Linie prąd wejściowy	0 ~ 100A
Maksymalny prąd wyjściowy	250a	400A	630a
Napięcie znamionowe	480VAC
Poziom ochrony napięcia	480VAC
Nominalna pojemność przepływu (8/20 μs)	20ka (dopasowanie zgodnie z wymaganiami klientów)
Maksymalna pojemność przepływu (8/20 μs)	40KA (dopasowanie zgodnie z wymaganiami klientów)
Czas odpowiedzi	＜ 25 ms
Temperatura i wilgotność	Temperatura robocza ： -40 ~ 85 ℃ 95%, brak kondensacji i gazu korozyjnego
Wysokość	Mniej niż 4000 m
Materiał szafki	Stalowa stalowa płyta ocynkowana na gorąco/stal nierdzewna/na zimno stalowa płyta/tworzywa inżynieryjne
Stopień IP szafki	IP65
Stopień IP połączenia kablowego	IP66
Wymiary połączenia kablowego: whd	800600200 mm	800800200 mm	8001000200 mm

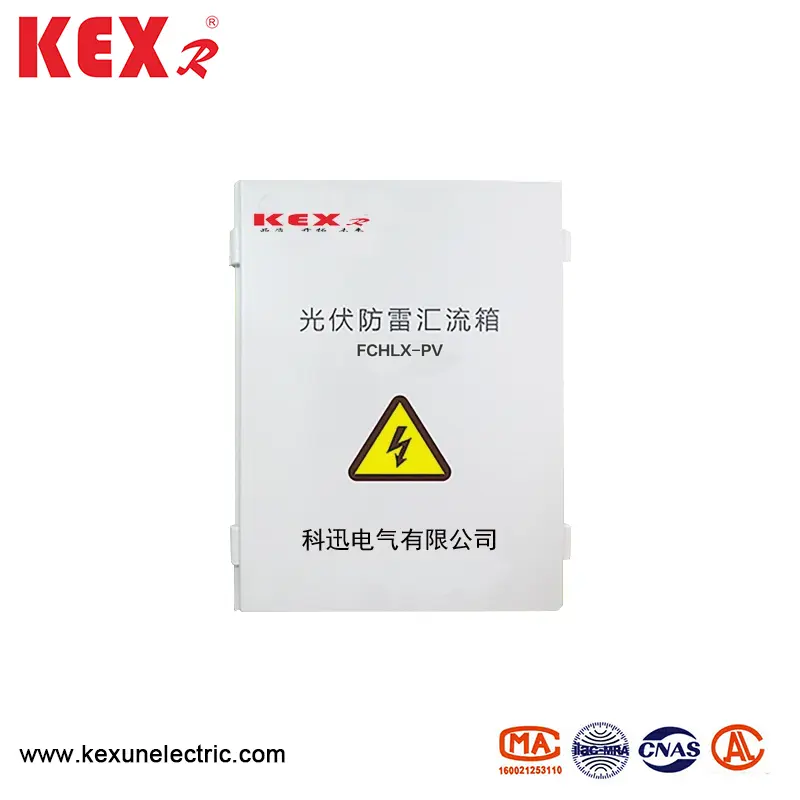

◆ Photovoltaic Polecction Rodzaj DC Typ

Przedmiot		Buchhlx-Pv6 / 2	Buchhlx-Pv6 / 3	Buchhlx-Pv6 / 4
Parametr elektryczny	Napięcie DC MAX System	1000	1000	1000
	Maksymalnie każdy prąd wejściowy linii	20a	20a	20a
	MAX Linie wejściowe	6	6	8
	Maksymalny prąd przełącznika wyjściowego	32A/40A	20A/32A	20A/32A
	INVERTER MPPT Ilość	2	3	2
	Linie wyjściowe	2	3	2
Ochrona błyskawicy	Typ testu	Wtórna ochrona	Wtórna ochrona	Wtórna ochrona
	Nominalny prąd zrzutu	20ka	20ka	20ka
	Maksymalny prąd rozładowania	40ka	40ka	40ka
	Poziom ochrony napięcia	3,8 kV	3,8 kV	3,8 kV
	Maksymalne ciągłe napięcie robocze	1050 V.	1050 V.	1050 V.
	Biegunki	3p	3p	3p
	Struktura znaków	Moduł wtyczki
Charakterystyka ochrony błyskawicy	Stopień IP	IP65
	Przełącznik wyjściowy	DC wyłącznik obrotowy/DC Rotary Disponnector
	Wodoodporne złącze SMC4	Standardowa konfiguracja
	Fuse PV DC	Standardowa konfiguracja
	PV DC Surge Urządzenie	Standardowa konfiguracja
	Moduł monitorowania	N
	Dioda antyrefleksowa	N
	Materiał pudełkowy	PVC
	Metoda instalacji	Typ wiszący ściany
	Temperatura pracy	-25 ~ 55 ℃
	Wysokość	2000m
	Dozwolona wilgotność	0 ~ 95 ％, niekondensacja
	Szerokość wysokość głębokość (mm)	400300160	500400190	500400190
