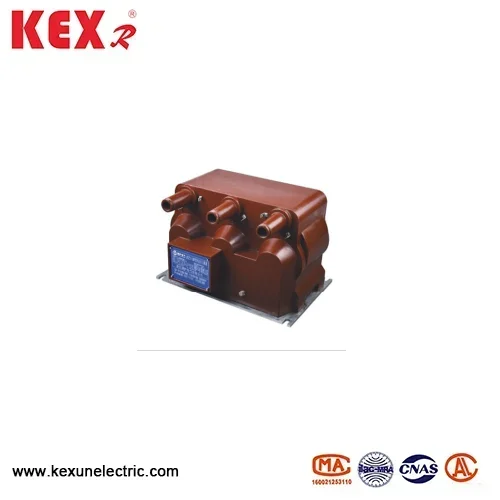

Potencjalny transformator wewnętrzny
Transformator potencjału wewnętrznego typu JSZY-10R to urządzenie wytwarzane przez China Factory Kexun, które jest odpowiednie dla neutralnego systemu uziemienia bez uziemionego/małego prądu i ma funkcje pomiaru, ochrony i monitorowania izolacji.
Model: JSZY-10R
Marka ： Kexr
Model: JSZY-10R
Marka ： Kexr
● Rozkład modelu potencjału potencjału wewnętrznego:
JSZ: 3-fazowa epoksydowa obsada Vt.
Y: Z resztkowym uzwojeniem napięcia.
10: napięcie znamionowe 10KV
R: Kodeks projektowy potencjału w pomieszczeniach (zwykle wskazuje na ulepszoną/specjalną funkcję)
● Charakterystyka strukturalna typu potencjalnego transformatora wewnętrznego
▶ System izolacji: Potencjał w pomieszczeniach typu JSZY-10R przyjmuje próżniową odlewaną żywicę epoksydową (proces APG)
▶ Całkowicie zamknięta konstrukcja odporna na wilgoć (ochrona IP54)
Konfiguracja uzwojenia:
Główne uzwojenie: Y połączenie. Uzwojenie pomocnicze: otwarty trójkąt.
● Dane techniczne potencjalnego transformatora typu JSYZ-10R
|
Typ |
Znamionowe radio napięcia （KV） |
Kombinacja klas |
Klasa dokładności i wyniki znamionowe 0,2 0,5 3p |
Ograniczanie wyjściowej termicznej Wtórnego uzwojenia |
||
|
JSZY-10R |
10/√3/0,1/√3 |
0,2 0,5 3 |
15 |
30 |
50 (100) |
300 |
|
JSZY-6R |
10/√3/0,1/√3 |
|||||
|
JSZY-10R |
10/√3/0,1/√3 |
0,2 0,5 3 |
15 |
30 |
50 (100) |
MAX wyjście 300 |
|
JSZY-6R |
10/√3/0,1/√3 |
|||||

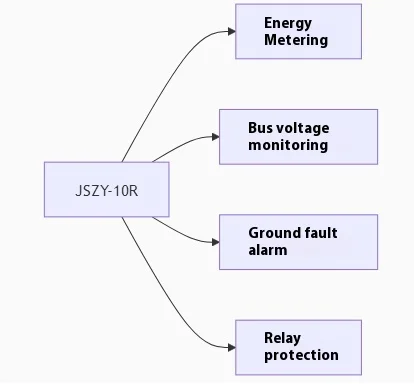

● JSZY-10R Typ potencjałowego potencjału transformatora Typowe scenariusze aplikacji

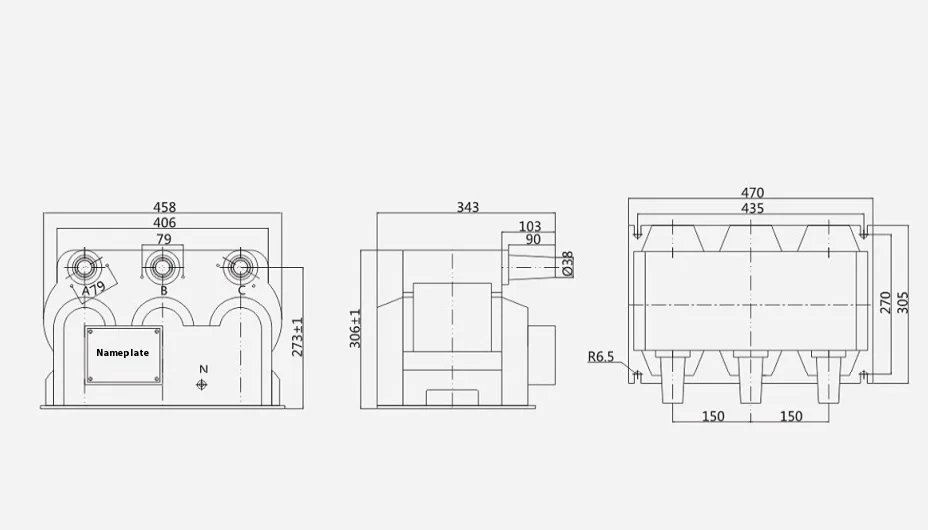

● Ogólne wymiary transformatora potencjalnego typu JSZY-10R
