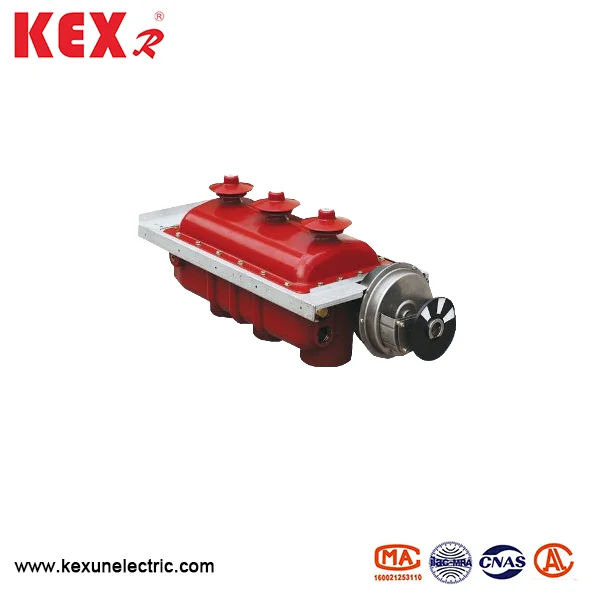

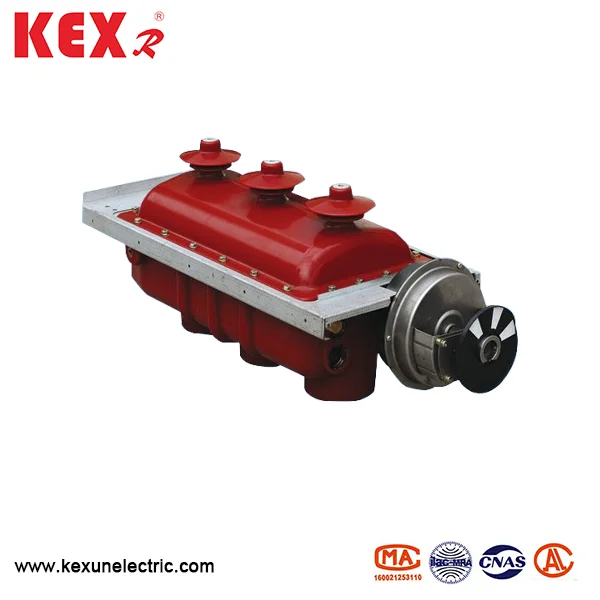

FLRN48-12D Typ SF6 Załadowany

Przełącznik obciążenia FLRN48-12D typu SF6 to produkt przełącznika obciążenia niezależnie opracowany przez Kexun w China Factory w 2008 r., Która jest stosowana do głównej jednostki pierścieniowej XGN15-12SF6. Ma wysoką ekonomię, bezpieczeństwo i niezawodność, prostą strukturę, elastyczną obsługę, niezawodne blokowanie i wygodna instalacja.
Model: FLRN48-12d
Marka ： Kexr

Wyślij zapytanie

Opis produktu

Flrn48 12d Type Sf6 Load Switch

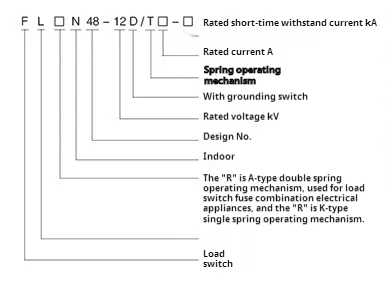

● Znaczenie modelu

Flrn48 12d Type Sf6 Load Switch

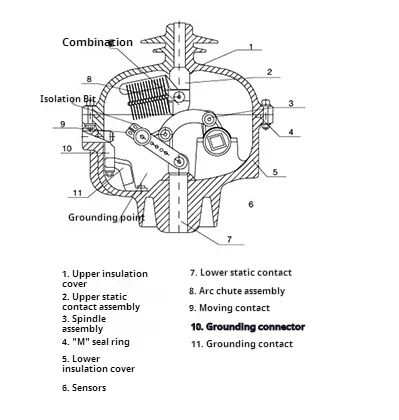

● Struktura i zasada

Główny obwód i obwód uziemienia przełącznika obciążenia FLRN48-12D typu SF6 są uszczelnione w izolacyjnej skorupce wykonanej z żywicy epoksydowej w procesie APGI, która ma zalety dobrej wydajności izolacji i środowiska przeciwwyczeniania. Skorupa izolacyjna składa się z górnej pokrywy izolacyjnej i dolnej pokrywy izolacyjnej, która jest wypełniona gazem SF6 o względnym ciśnieniu 0,4bar. Niższa pokrywa izolacyjna przyjmuje lokalne cienkościenne i grube odporne na eksplozję pomiary membranowe, aby zapewnić, że w przypadku wypadku ciśnienie nadciśnienia SF6 spada po przebiciu filmu bezpieczeństwa, a gaz jest bezpośrednio rozpylany z tyłu szafki, aby zapewnić bezpieczeństwo osobiste.

Flrn48 12d Type Sf6 Load Switch

◆ Poznaj standard

IEC60265 、 IEC62271 、 GB3804 、 GB16926 itp.

● Korzystanie z warunków

◆ Temperatura otoczenia: temperatura wokół przełącznika obciążenia FLRN48-12D typu SF6

Powinien wynosić -40 ~ 40 ℃

◆ wilgotność: maksymalna średnia wilgotność względna wynosi ≤ 95% dziennie i ≤ 100% miesięcznie.

◆ Wysokość: Przełącznik obciążenia SF6 typu FLRN48-12D powinien być zainstalowany na wysokości poniżej

2000m.

◆ Pojemność sejsmiczna: ≤8

◆ Otaczające powietrze powinno być wolne od oczywistych zanieczyszczeń, takich jak korozyjne, palące gaz i pary wodne, i nie powinno być częstej wibracji z użyciem przemocy.

● Parametry techniczne przełącznika obciążenia FLRN48-12D typu SF6

Przedmiot	Jednostka	Typ FLRN36-12D/T630-20	Typ FLRN36-12D/100-50
Napięcie znamionowe	Kv	12	12
Częstotliwość oceniana	Hz	50	50
Prąd oceniany	A	630	100
1 minutę częstotliwości mocy wytrzymaj międzyfazę/złamanie napięcia	Kv	42/48	42/48
Impuls błyskawiczny wytrzymał międzyfazę/złamanie napięcia	Kv	75/85	75/85
5 minut 0 GAUGE Znamiona częstotliwość zasilania	Kv	24	24
Znamionowy prąd stabilności termicznej 3 sekundy /2 sekundy	.	20/20	20/20
Znamionowy dynamiczny prąd stabilny （pik）	.	50/50	50/50
Znamionowy prąd zamykający zwarcie	.	50/50	125/50
Znamionowy prąd przerywający zamkniętą pętlę	A	630
Znamionowy prąd przerywania obciążenia aktywnego	A	630
Znamionowy prąd ładowania kabli	A	10	10
Znamionowy prąd zerwania zwarcia	.		50
Znamionowy prąd transferowy	A		1700
Typ bezpiecznika			XRNT-12KV/100A
Wpływ bezpiecznika rzuca energię	J		1 ± 0,5
Życie mechaniczne	Czas	5000/2000	3000/2000
Odległość między naładowanymi ciałami a względną izolacją powietrza	mm	≥125	≥125
Ciśnienie gazowe SF6	bar	0.4	0.4
Synchronizacja otwierania i zamykania	SM	≤2	≤2
Opór obwodu głównego	Dziecko	≤65	≤65
